Hier finden Sie eine Übersicht von FGL-Produkten, welche sofort ab Werk lieferbar sind. Dabei handelt es sich um produktionsbedingte Überhänge. Sofort lieferbar, nur so lange Vorrat reicht. Alle Produkte werden von uns hergestellt und können auf Wunsch in andere Stückzahl (mit entsprechender Lieferzeit) produziert werden.
Sie haben Fragen oder wünschen ein Angebot?
- Verkauf -
Tel.: +49-(0)551-50419161
Tel.: +49-(0)551-50419167
E-Mail: verkauf@fglgmbh.de
FGL-VM3000-E70-R10
Ref-Nr.: 22838
Schubfachlager für die platzsparende Lagerung und Kommissionierung von Glas und Plattenformaten, bestehend aus 1 Einzelrahmen, ausgestattet mit insgesamt 10 Schubfächern. Lagerung von Tafelformaten in den Abmessungen bis max. 2.300 mm x 1.650 mm.
Grundmaße:
Länge: 3.000 mm
Breite: 1.590 mm
Gesamthöhe: 2.050 mm
Fachauszugslänge: 2.350 mm
Fachladehöhe: 1.690 mm, alternativ auch andere Ladehöhen möglich
Fachauflagentiefe: 70 mm, abzgl. 5 mm Anlagengummi
Schubfächer:
Anlagen vertikal: 3 Stück, gummiert
Anlagen horizontal: 3 Stück, gummiert
Auflagen: 1 Stück, durchgehende Holzauflage
Schub- und Zuggriffe: 1 Stück, steckbar
Fachanzahl: 10 Stück
Untere Führung vorn: 1 Stück, SSL-PO-Rolle, Doppelkugellager, 1 Stück Stehführungslager
Untere Führung hinten: 1 Stück, Schwerlast-Polyamidrolle, doppelkugelgelagert
Obere Führung: 3fach, kugelgelagerte Führungsschiene
Anlagenneigung: 4°
Fachneigung: rechts- oder linkslastig
Technische Daten:
Eigengewicht: ca. 1404 kg, lackiert
Tragkraft: 750 kg, max. je Fach
Tragkraft: 250 kg / pro Quadratmeter
Ausführung: lackiert nach RAL
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [461 KB]
FGL-A-2200/ISO-2000
Ref-Nr.: 20869, 23036
FGL Glastransportgestell für beidseitige Beladung.
Kran-, stapler- und hubwagenfähig, vorgerüstet für den Einsatz von Gurtspannlatten.
Grundmaße:
Länge: 2.200 mm
Breite: 1.100 mm
Ladehöhe: 2.000 mm (Überladung nach oben möglich)
Gesamthöhe: 2.240 mm (inkl. Kranösen)
Auflagentiefe je Seite: 400 mm (390 mm nutzbar)
Hinweis
Aufbau:
Anlagen je Seite: 8 Stück, gummiert
Auflagen je Seite: 8 Stück, gummiert
Staplerfüße: 4 Stück, stirnseitig
Kippsicherungen: 2 Stück
Außenkranösen: 2 Stück
Zugstreben: 2 Stück
Gurtösen: 4 Stück
Unterlochraster je Seite: 4 Stück
Beschriftungsbleche: 2 Stück, stirnseitig
Gurtspannlatten: optionale Zusatzausstattung
Technische Daten:
Tragkraft: 2.000 kg
Ausführung: verzinkt nach Feuerverzinkung oder lackiert nach RAL
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [342 KB]
FGL-A-168-146/G3
Ref-Nr.: 22170.1
Glastransportgestell für beidseitige Beladung mit Staplerfüßen und Kippsicherungen in verzinkter Ausführung.
Grundmaße:
Länge: 1.600 mm
Breite: 780 mm
Ladehöhe: 1.400 mm
Gesamthöhe: 1.580 mm
Auflagentiefe je Seite: 265 mm (255 mm nutzbar)
Aufbau:
Anlagen je Seite: 6 Stück, gummiert
Auflagen je Seite: 6 Stück, gummiert
Staplerfüße: 4 Stück
Außenkranösen: 2 Stück
Zugstreben: 2 Stück
Gurtösen: 4 Stück
Gurtspannlatten: optionale Zusatzausstattung
Technische Daten:
Tragkraft: 1.200 kg
Ausführung: verzinkt nach Feuerverzinkung oder lackiert nach RAL
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [335 KB]
FGL-A-168-166/G3
Ref-Nr.: 22943.1
FGL Glastransportgestell für Einzelgläser und Elemente, zur beidseitigen Beladung, stapler- und hubwagenfähig.
Grundmaße:
Länge: 1.600 mm
Tiefe: 800 mm
Gesamthöhe: 1.840 mm (inkl. 80 mm Kranösen)
Ladehöhe: 1.580 mm
Auflagentiefe: 240 mm (230 mm nutzbar)
Aufbau:
Anlagen senkrecht: 6 ST, gummiert
Auflagen je Seite: 6 ST, gummiert
Lochraster: 3 ST
Gurtösen: 3 ST
Staplerfüße: 4 ST, stirnseitig
Kippsicherungen: 4 ST, längsseitig
Lochraster: 3 ST
Gurtösen: 3 ST
Außenkranösen: 2 ST
Zugstreben: 2 ST
Beschriftungsblech: 1 ST, stirnseitig
Technische Daten:
Eigengewicht: 97 kg verzinkt
Tragkraft: 1.500 kg
Ausführung: verzinkt nach Feuerverzinkung
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [330 KB]
FGL-A-191-228/F4
Ref-Nr.: 21849.6
Glastransportgestelle mit Außenkranösen, Oberlochraster für Federspannlatten sowie Staplerfüßen und Kippsicherungen.
Grundmaße:
Länge: 1.900 mm
Breite: 1.000 mm
Anlagenhöhe / Ladehöhe: 2.150 mm / 2.100 mm
Gesamthöhe: max. 2.390 mm (inkl. Kranöse)
Auflagentiefe je Seite: 320 mm (310 mm nutzbar)
Ausstattung:
Anlagen je Seite: 8 ST, gummiert
Auflagen je Seite: 8 ST, gummiert
Außenkranösen: 2 ST
Oberlochraster: 4 ST (für 12er Rundstahlbolzen)
Lochraster unten: 2x 4 ST
Staplerfüße: 4 ST
Kippsicherungen: 4 ST
Beschriftungsbleche: 2 ST
Technische Daten:
Eigengewicht: 137 kg
Tragkraft: 2.000 kg
Ausführung: RAL 2000 (Gelborange)
Lager-Angebot: Stückzahl auf Anfrage
FGL-A-191-228/G4
Ref-Nr.: 21849.8
Glastransportgestelle mit Außenkranösen, sowie Staplerfüßen und Kippsicherungen.
Grundmaße:
Länge: 1.900 mm
Breite: 1.000 mm
Anlagenhöhe / Ladehöhe: 2.150 mm / 2.100 mm
Gesamthöhe: max. 2.390 mm (inkl. Kranöse)
Auflagentiefe je Seite: 320 mm (310 mm nutzbar)
Ausstattung:
Anlagen je Seite: 8 ST, gummiert
Auflagen je Seite: 8 ST, gummiert
Außenkranösen: 2 ST
Lochraster unten: 2x 4 ST
Staplerfüße: 4 ST
Kippsicherungen: 4 ST
Beschriftungsbleche: 2 ST
Technische Daten:
Eigengewicht: 137 kg
Tragkraft: 2.000 kg
Ausführung: RAL 2000 (Gelborange)
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [334 KB]

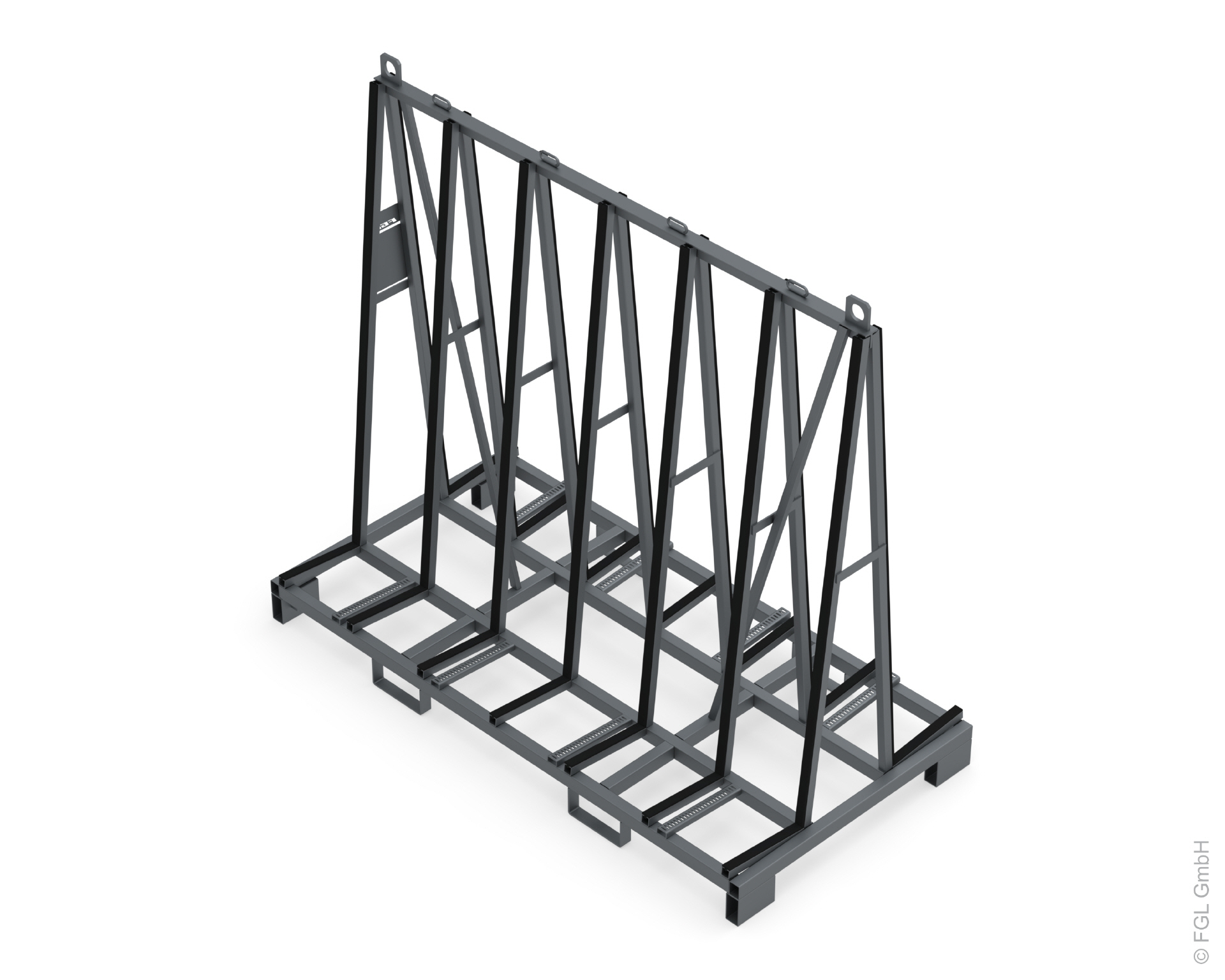

FGL-A-201-167/G4
Ref-Nr.: 23065
Lager- und Transportgestell zur beidseitigen Beladung.
Grundmaße:
Länge: 2.000 mm
Breite: 1.000 mm
Ladehöhe: 1.600 mm
Gesamthöhe: 1.840 mm
Auflagentiefe je Seite: 310 mm (300 mm nutzbar)
Aufbau:
Anlagen: 7 ST, je Ladungsseite, gummiert
Auflagen: 7 ST, je Ladungsseite, gummiert
Kranösen: 2 ST, Außenkranösen am Oberholm
Gurtösen: 4 ST, am Oberholm
Lochraster: 4 ST, je Ladungsseite
Zugstreben: 2 ST, im Anlagenbinder
Horizontalverbinder: 2 ST, im Anlagenbinder
Staplerfüße: 4 ST, stirnseitig unter Grundrahmen
Kippsicherungen: 4 ST, längsseitig unter Grundrahmen
Beschriftungsblech: 1 ST, stirnseitig
Gurtspannlatten: optionale Zusatzausstattung
Technische Daten:
Eigengewicht: 127 kg verzinkt
Tragkraft: 1.500 kg
Ausführung: verzinkt nach Feuerverzinkung
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [351 KB]
FGL-A-201-206/G4
Ref-Nr.: 22425.2
Glastransportgestell für beidseitige Beladung mit Staplerfüßen, Kippsicherungen, Außenkranösen, vorgerüstet für die Aufnahme von FGL-Gurtspannlatten.
Grundmaße:
Länge: 2.000 mm
Breite: 1.000 mm
Ladehöhe: 2.000 mm (nutzbar)
Gesamthöhe: 2.235 mm (inkl. Kranösen)
Auflagentiefe je Seite: 330 mm (320 mm nutzbar)
Aufbau:
Anlagen je Seite: 6 ST, gummiert
Auflagen je Seite: 6 ST, gummiert
Staplerfüße: 4 ST, stirnseitig
Kippsicherungen: 4 ST
Außenkranösen: 2 ST
Zugstreben: 2 ST
Gurtösen: 4 ST
Lochraster unten: 2x 4 ST
Beschriftungsbleche: 1 ST, stirnseitig
Technische Daten:
Eigengewicht: ca. 115 kg
Tragkraft: max. 1.500 kg
Ausführung: verzinkt nach Feuerverzinkung
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [332 KB]
FGL-A-208-136/G4
Ref-Nr.: 23010
Glastransportgestell für beidseitige Beladung, vorgerüstet für die Aufnahme von FGL-Gurtspannlatten.
Grundmaße:
Länge: 2.000 mm
Breite: 800 mm
Ladehöhe: 1.300 mm
Gesamthöhe: 1.450 mm, inkl. Außenkranösen am Oberholm
Auflagenbreite je Seite: 250 mm (240 mm nutzbar)
Ausstattung:
Anlagen je Seite: 6 ST, senkrecht, gummiert
Auflagen je Seite: 6 ST, gummiert
Staplerfüße: 4 ST, längsseitig unter Grundrahmen
Kippsicherungen: 4 ST, längsseitig unter Grundrahmen
Lochraster: 4 ST je Seite, unten
Gurtösen: 4 ST, auf Oberholm
Kranösen: 2 ST, Außenkranösen am Oberholm
Zugstreben: 2 ST, im Anlagenbinder
Beschriftungsblech: 1 ST, stirnseitig
Technische Daten:
Eigengewicht: 101 kg
Tragkraft: 1.200 kg
Ausführung: verzinkt nach Feuerverzinkung
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [333 KB]
FGL-A-208-206/G4
Ref-Nr.: 22468.1
Glastransportgestell für beidseitige Beladung, vorgerüstet für die Aufnahme von FGL-Gurtspannlatten.
Grundmaße:
Länge: 2.000 mm
Breite: 800 mm
Ladehöhe: 2.000 mm
Gesamthöhe: 2.255 mm (inkl. Außenkranösen)
Auflagenbreite je Seite: 220 mm (210mm nutzbar)
Ausstattung:
Anlagen je Seite: 6 ST, gummiert
Auflagen je Seite: 6 ST, gummiert
Staplerfüße: 4 ST, längsseitig
Kippsicherungen: 4 ST, längsseitig
Gurtösen: 4 ST
Lochraster: 4 ST, je Seite
Kranösen: 2 ST
Zugstreben: 2 ST
Beschriftungsbleche: 2 ST, stirnseitig
Weitere Daten:
Eigengewicht: 121 kg verzinkt
Tragkraft max.: 1.500 kg
Ausführung: verzinkt nach Feuerverzinkung
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [327 KB]
FGL-A-208-207/G4
Ref-Nr.: 21166.4
Glastransportgestell für beidseitige Beladung.
Grundmaße:
Länge: 2.000 mm
Breite: 800 mm
Ladehöhe: 1.980 mm
Gesamthöhe: 2.235 mm, inkl. Außenkranösen am Oberholm
Auflagenbreite je Seite: 230 mm (220 mm nutzbar)
Ausstattung:
Anlagen je Seite: 7 ST, senkrecht, gummiert
Auflagen je Seite: 7 ST, gummiert
Staplerfüße: 4 ST
Kippsicherungen: 4 ST
Lochraster: 4 ST je Seite, unten, gegen die Anlage
Gurtösen: 4 ST, auf Oberholm
Zugstreben: 2 ST, im Anlagenbinder
Beschriftungsbleche: 2 ST, stirnseitig
Technische Daten:
Eigengewicht: 132 kg verzinkt
Tragkraft: 2.000 kg
Ausführung: verzinkt nach Feuerverzinkung
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [332 KB]
FGL-EURO-A-104/G2
Ref-Nr.: 22564
Transportgestell im Euromaß mit festem Unterbau.
Grundmaße:
Länge: 1.200 mm
Breite: 800 mm
Ladehöhe: 1.000 mm
Gesamthöhe: 1.235 mm (inkl. Außenkranösen)
Auflagentiefe je Seite: 275 mm (265 mm nutzbar)
Aufbau:
Anlagen je Seite: 4 ST
Auflagen je Seite: 4 ST
Staplerfüße: 4 ST
Kippsicherungen: 4 ST (Staplerbügel, längsseitig)
Gurtösen: 2 ST
Lochraster unten: 2x 2 ST
Außenkranösen: 2 ST
Beschriftungsbelche: 2 ST
Technische Daten:
Eigengewicht: ca. 58 kg
Tragkraft: 1.000 kg
Ausführung: verzinkt nach Feuerverzinkung
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [307 KB]
FGL-EURO-A-124/G2
Ref-Nr.: 22528.1
Transportgestell im Euromaß mit festem Unterbau und zur beidseitigen Beladung.
Grundmaße:
Länge: 1.200 mm
Breite: 800 mm
Ladehöhe: 1.200 mm
Gesamthöhe: 1.435 mm (inkl. Außenkranösen)
Auflagentiefe je Seite: 275 mm (265 mm nutzbar)
Weitere Ansicht
Aufbau:
Anlagen je Seite: 4 ST, gummiert
Auflagen je Seite: 4 ST, gummiert
Staplerfüße: 4 ST, stirnseitig
Kippsicherungen: 4 ST, längsseitig
Gurtösen: 2 ST (am Oberholm)
Lochraster je Seite: 2 ST
Außenkranösen: 2 ST (am Oberholm)
Technische Daten:
Eigengewicht: 60 kg
Tragkraft: 1.000 kg
Ausführung: verzinkt nach Feuerverzinkung
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [302 KB]

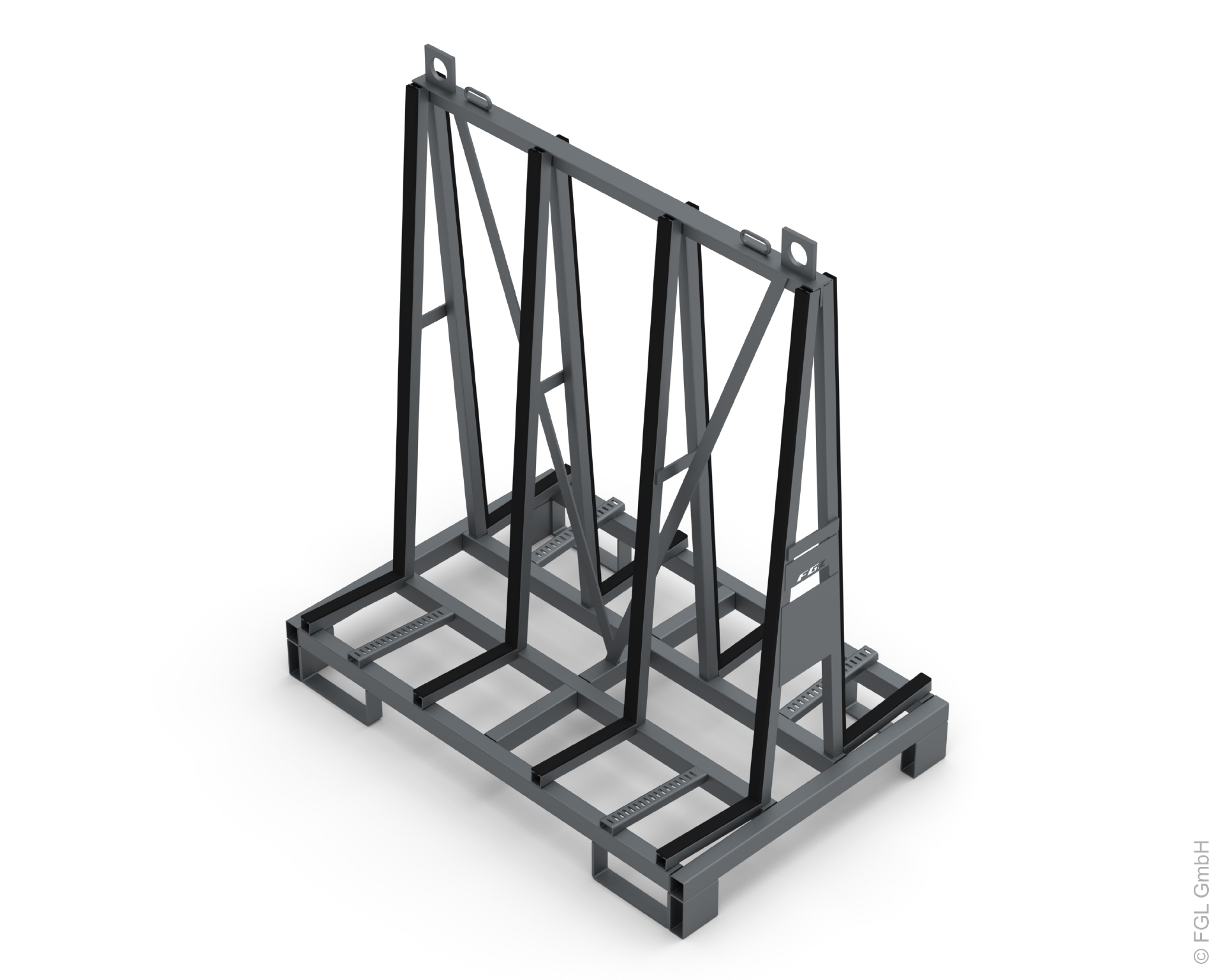

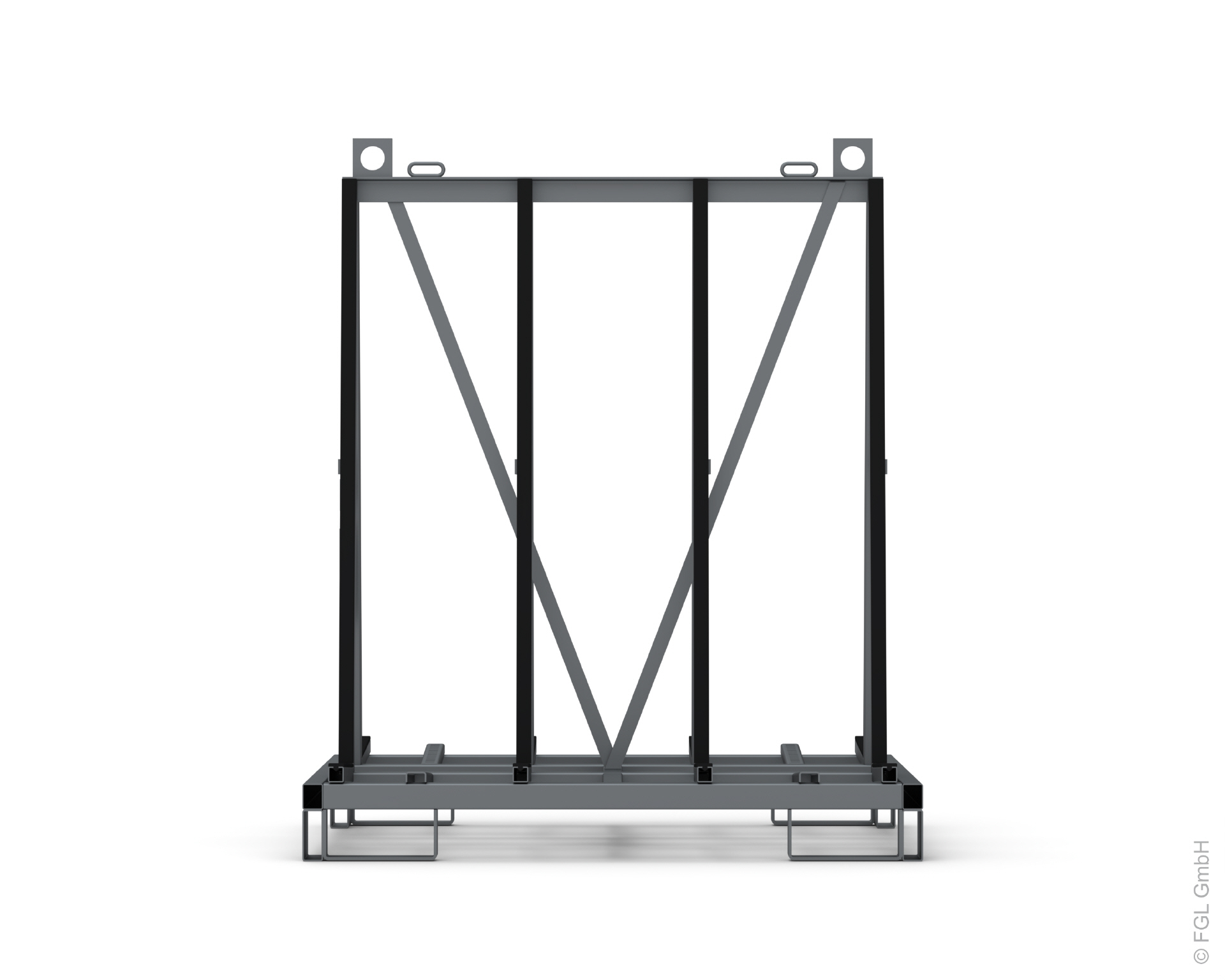

FGL-EURO-A-124/G2
Ref-Nr.: 23059.1
Glastransportgestell im Euromaß mit festem Unterbau und zur beidseitigen Beladung.
Grundmaße:
Länge: 1.200 mm
Breite: 800 mm
Ladehöhe: 1.200 mm
Gesamthöhe: 1.440 mm (inkl. Außenkranösen)
Auflagentiefe je Seite: 260 mm (250 mm nutzbar)
Weitere Ansicht
Aufbau:
Anlagen je Seite: 4 ST, je Ladungsseite, gummiert
Auflagen je Seite: 4 ST, je Ladungsseite, gummiert
Kranösen: 2ST, Außenkranösen am Oberholm
Gurtösen: 2 ST, am Oberholm
Lochraster je Seite: 2 ST
Zugstreben: 2 ST, im Anlagenbinder
Staplerfüße: 4 ST, stirnseitig
Kippsicherungen: 4 ST, längsseitig
Beschriftungsblech: 1 ST, stirnseitig
Technische Daten:
Eigengewicht: 58 kg
Tragkraft: 1.000 kg
Ausführung: verzinkt nach Feuerverzinkung
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [322 KB]
FGL-A-128-Euro/EWG
Ref-Nr.: 22311
FGL Einweggestell, bestehend aus einem Grundgestell mit 2 A-Binder und ohne Europalette.
Grundmaße:
Länge: 1.200 mm
Breite: 800 mm
Ladehöhe: 1.000 mm
Gesamthöhe: 1.050 mm (ohne Europalette)
Auflagentiefe je Seite: 260 mm (250 mm nutzbar)
Aufbau:
A-Binder: 2 ST, senkrecht, gummiert
Verbindungsset: 1 ST, bestehend aus 2 Verbinderstangen mit 8 Sicherungssplinten
Technische Daten:
Eigengewicht: ca. 22 kg
Tragkraft: 2x 200 kg
Ausführung: lackiert nach RAL 5010 (Enzianblau)
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [326 KB]
FGL-EPAL-A-104/G2
Ref-Nr.: 22589, 22984
Vorbereitet zur Verklemmung mittels Federbügel auf einer Europalette, stapelbar im Leerzustand und
zur Verschraubung auf Europalette vorbereitet.
Grundmaße:
Länge: 1.200 mm
Breite: 800 mm
Ladehöhe: 1.000 mm
Gesamthöhe: 1.235 mm (inkl. Kranösen auf Palette)
Auflagenbreite je Seite: 275 mm (265 mm nutzbar)
Weitere Ansicht
Aufbau:
Anlagen je Seite: 4 ST
Auflagen je Seite: 4 ST
Lochraster je Seite: 2 ST
Gurtösen: 2 ST
Kranösen: 2 ST
Unterbau: Europalette
Technische Daten:
Eigengewicht: ca. 43 kg
Tragkraft: 800 kg
Ausführung: verzinkt nach Feuerverzinkung oder lackiert nach RAL
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [305 KB]
FGL-EPAL-A-124/G2
Ref-Nr.: 22844
Vorbereitet zur Verklemmung mittels Federbügel auf einer Europalette, stapelbar im Leerzustand und
zur Verschraubung auf Europalette vorbereitet.
Grundmaße:
Länge: 1.200 mm
Breite: 800 mm
Ladehöhe: 1.190 mm
Gesamthöhe: 1.315 mm (inkl. Kranösen auf Palette)
Auflagenbreite je Seite: 260 mm (250 mm nutzbar)
Weitere Ansicht
Aufbau:
Anlagen je Seite: 4 ST
Auflagen je Seite: 4 ST
Lochraster je Seite: 2 ST
Gurtösen: 2 ST
Kranösen: 2 ST
Unterbau: Europalette
Technische Daten:
Eigengewicht: 43 kg
Tragkraft: 800 kg
Ausführung: verzinkt nach Feuerverzinkung
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [326 KB]

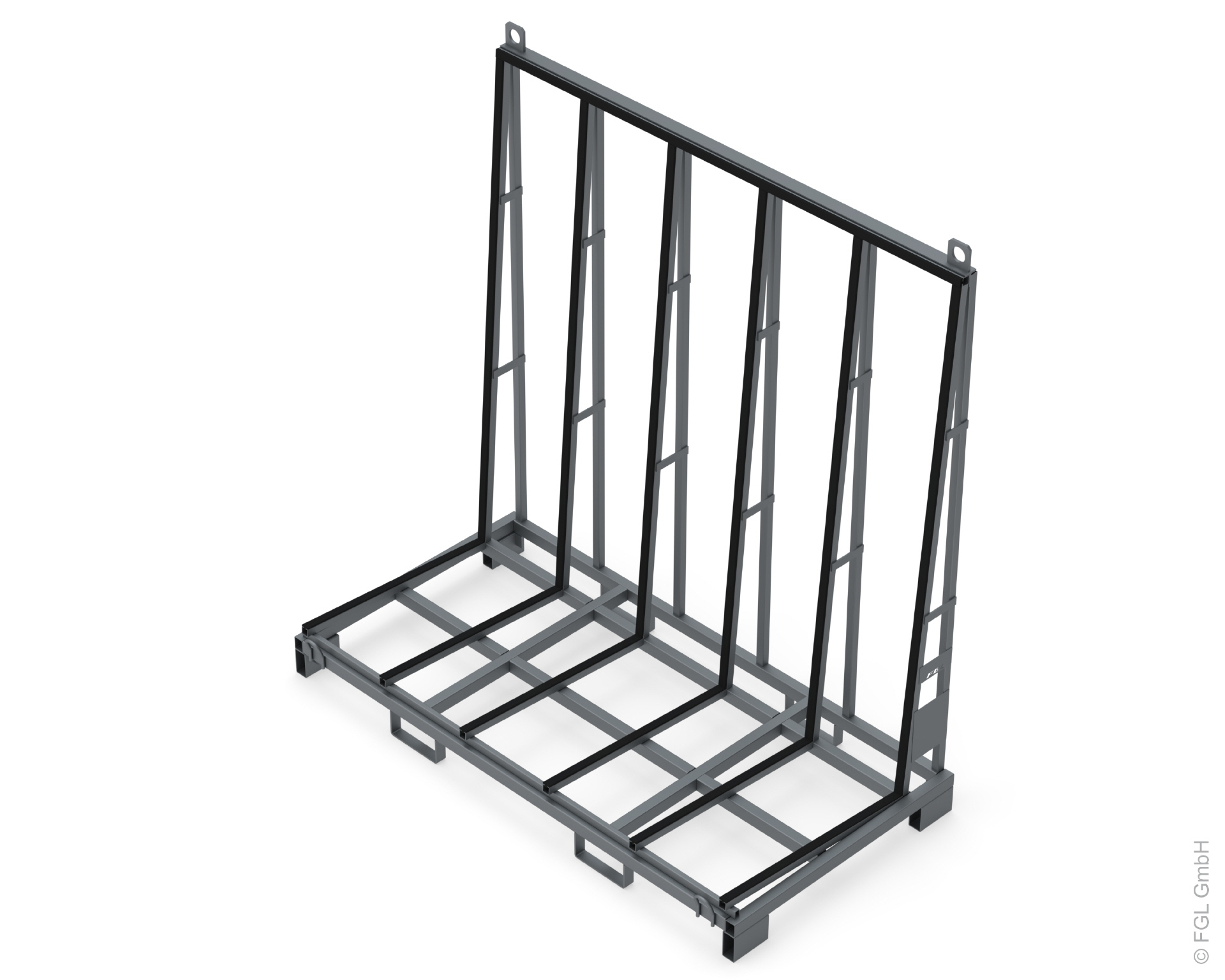

FGL-L-201-196/NQ1
Ref-Nr.: 23064
Fenster- und Elementetransportgestell für einseitige Beladung.
Grundmaße:
Länge: 2.000 mm
Breite: 1.000 mm, + Kranösen am Grundrahmen
Ladehöhe: 1.850 mm
Gesamthöhe: 2.100 mm, inkl. Kranösen am Oberholm
Auflagentiefe: 800 mm (790 mm nutzbar)
Aufbau:
Anlagen horizontal: 1 ST, gummiert
Anlagen senkrecht: 6 ST, gummiert
Auflagen: 6 ST, gummiert, einseitig
Kranösen: 2 ST, Außenkranösen am Oberholm
Kranösen: 2 ST, am Unterholm
Staplerfüße: 4 ST, stirnseitig unter Grundrahmen
Kippsicherungen: 4 ST, längsseitig unter Grundrahmen
Beschriftungsblech: 1 ST, stirnseitig
Technische Daten:
Eigengewicht: ca. 111 kg verzinkt
Tragkraft: 1.500 kg
Ausführung: verzinkt nach Feuerverzinkung
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [293 KB]
FGL-L-212-206/NQ1
Ref-Nr.: 22956
FGL- Fenster-Transportgestell.
Grundmaße:
Länge: 2.000 mm
Breite: 1.160 mm, inkl. Kranösen am Grundrahmen
Ladehöhe: 1.860 mm
Gesamthöhe: 2.085 mm, inkl. Kranösen am Oberholm
Auflagentiefe: 940 mm (930 mm nutzbar)
Aufbau:
Anlagen horizontal: 1 ST, gummiert, unter dem Oberholm
Anlagen senkrecht: 6 ST, gummiert, einseitig
Horizontalverbinder: 1 ST (optional)
Auflagen: 6 ST, gummiert, einseitig
Kranösen: 2 ST, Außenkranösen am Oberholm
Zugösen: 2 ST, am Unterholm
Staplerfüße: 4 ST, stirnseitig unter Grundrahmen
Kippsicherungen: 4 ST, längsseitig unter Grundrahmen
Seitenbleche: 2 ST (1x je Stirnseite)
Technische Daten:
Eigengewicht: ca. 124 kg verzinkt
Tragkraft: 1.500 kg
Ausführung: verzinkt nach Feuerverzinkung
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [778 KB]
FGL-L-212-206/NQ1
Ref-Nr.: 23009
FGL- Fenster-Transportgestell.
Grundmaße:
Länge: 2.000 mm
Breite: 1.150 mm, + Zugösen am Grundrahmen
Ladehöhe: 1.860 mm
Gesamthöhe: 2.085 mm, inkl. Kranösen am Oberholm
Auflagentiefe: 940 mm (930 mm nutzbar)
Grundrahmenhöhe: 150 mm, allseitig (auch frontal) für den Einsatz von Halteklauen
Aufbau:
Anlagen horizontal: 1 ST, gummiert, unter dem Oberholm
Anlagen senkrecht: 6 ST, gummiert, einseitig
Horizontalverbinder: 2 ST, im Anlagenbinder, aus 20 mm x 20 mm Quadratrohr
Auflagen: 6 ST, gummiert, einseitig
Kranösen: 2 ST, Außenkranösen am Oberholm
Zugösen: 2 ST, am Unterholm
Staplerfüße: 4 ST, stirnseitig unter Grundrahmen
Kippsicherungen: 4 ST, längsseitig unter Grundrahmen
Beschriftungsblech: 1 ST, stirnseitig, rechts
Technische Daten:
Eigengewicht: ca. 126 kg verzinkt
Tragkraft: 1.500 kg
Ausführung: verzinkt nach Feuerverzinkung
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [315 KB]
FGL-L-2211-207/NQ1
Ref-Nr.: 22640
FGL- Fenster-Transportgestell.
Grundmaße:
Länge: 2.200 mm
Breite: 1.100 mm
Ladehöhe: 2.000 mm
Gesamthöhe: 2.238 mm, inkl. Kranösen
Auflagentiefe je Seite: 890 mm (880 mm nutzbar)
Aufbau:
Anlagen vertikal: 7 Stück, gummiert
Anlagen horizontal: 1 Stück, gummiert
Auflagen je Seite: 7 Stück, gummiert
Staplerfüße: 4 Stück
Kippsicherungen: 4 Stück
Kranösen: 2 Stück, am Oberholm
Zugösen: 2 Stück, am Grundrahmen
Horizontalstabilisator: 1 Stück (als Bindestange)
Beschriftungsblech: 1 Stück, stirnseitig
Technische Daten:
Eigengewicht: 149 kg verzinkt
Tragkraft: 1.500 kg
Ausführung: verzinkt nach Feuerverzinkung
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [325 KB]
FGL-L-2412-245-7/NQ
Ref-Nr.: 22963.1
Transportgestell für Fenster- und Türenelemente zur einseitigen Beladung. Das Transportgestell ist geeignet für den Steckrollensatz vom Typ FGL-ST-200/S-Flex, sowie allseitig einsetzbar von FGL-Haltepratzen.
Grundmaße:
Länge: 2.400 mm
Breite: 1.160 mm, inkl. Zugösen am Grundrahmen
Ladehöhe: 2.400 mm, Überladung möglich
Gesamthöhe: 2.640 mm, inkl. Kranösen am Oberholm
Auflagentiefe: 920 mm (880 mm nutzbar)
Aufbau:
Anlagen senkrecht: 4 ST, gummiert
Anlagen horizontal: 5 ST, gummiert
Auflagen: 7 ST, gummiert
Kranösen: 2 ST, Außenkranösen am Oberholm
Zugösen: 2 ST, am Unterholm
Staplerfüße: 4 ST, stirnseitig unter Grundrahmen
Kippsicherungen: 4 ST, längsseitig unter Grundrahmen
Beschriftungsblech: 1 ST
Prüfsiegel: inkl. CE-Konformitätserklärung
Technische Daten:
Eigengewicht: ca. 149 kg verzinkt
Tragkraft: 2.000 kg
Ausführung: verzinkt nach Feuerverzinkung
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [301 KB]
FGL-T-2412-245/7
Ref-Nr.: 22268
Elementegestell
Grundmaße:
Länge: 2.400 mm
Breite: 1.200 mm
Ladehöhe: 2.405 mm
Gesamthöhe: 2.650 mm (inkl. Kranösen)
Auflagenbreite je Seite: 580 mm (540 mm nutzbar)
Ausstattung:
Anlagen waagerecht: 5 ST je Seite, gummiert
Auflagen je Seite: 7 ST, gummiert
Staplerfüße: 8 ST (über Eck)
Kippsicherungen: 4 ST
Außenkranösen: 2 ST (normal mit 50er Loch)
Zugstreben: 2 ST, an Anlagen geheftet, aus Flachstahl
Gurtösen: 2 + 2 ST, stirnseitig
Beschriftungsbleche: 1 ST (oben, mittig, 4x Winkel)
Technische Daten:
Eigengewicht: ca. 172 kg
Tragkraft: 2.000 kg
Ausführung: verzinkt nach Feuerverzinkung oder lackiert nach RAL
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [303 KB]
FGL-LP-6000/ST
Ref-Nr.: 21875
Langgutpalette, kranbar, staplerfähig in 4-fach stapelbarer Ausführung sowie ineinander stapelbar, zusätzlichen Rutschschutz mit gummierter Bodenlage, Kranösenstützen aus RR 70 mm x 30 mm x 3 mm Abstandhalter aus FL 50x.
Grundmaße:
Länge: 6.000 mm
Gesamthöhe: 665 mm + Kranschlaufen ca. 60 mm
Ladehöhe: ~550 mm
Gesamtbreite: 815 mm
Ladebreite: ca. 675 mm
Ausstattung:
Begrenzungstaschen: 4 ST, je Stirnseite
Kranschlaufen: 2 + 2 ST, am oberen Seitenrahmen
Seitenstützen: 7 ST, Anlagen senkrecht
Auflagen: 9 ST, gummiert (Moosgummi)
Staplersicherungen: 2 ST, durchgehend im Grundrahmen
Technische Daten:
Eigengewicht: ca. 185 kg
Tragkraft: 1.000 kg
Ausführung: verzinkt nach Feuerverzinkung
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [236 KB]
FGL-RWA-168-145/NQ-HZ
Ref-Nr.: 21986.3
Glastransport- und Kommissionswagen für beidseitige Beladung, ausgestattet mit Vollgummi Lenk- und Bockrollen in verstärkter Ausführung.
Grundmaße:
Länge: 1.200 mm / 1.600 mm Grundlänge / An-Auflagenlänge
Breite: 780 mm
Glasladehöhe: 1.350 mm
Gesamthöhe: 1.675 mm + Kranösen
Auflagenbreite: 250 mm (230 mm nutzbar)
Ausstattung:
Anlagen je Seite: 5 ST, horizontal mit Fichte, 4-seitig gehobelt (95 mm x 18 mm)
Verschraubung: 2x 5, ST eingesenkt mind. 3 mm und versiegelt gegen Herauslösen
Auflagen je Seite: 1x 1 ST, durchgehend Fichte, Leimholz (250 mm x 25 mm)
Verschraubung: 1x 1 ST, eingesenkt mind. 3 mm und versiegelt gegen Herauslösen
Oberholm: 1 ST, verbreitert
Kranösen: 2 ST, stirnseitig "quer gesetzt" (Flachöse)
Zugstreben: 2 ST
Schubgriffe: 2 ST
Seitenbleche: 2 ST
Führung unten:
Lenkrollen: 2 ST (Ø 200 mm) mit verstärktem Gehäuse als "Alu-Druckguss" Vollgummi
Bockrollen: 2 ST (Ø 200 mm) mit verstärktem Gehäuse als "Alu-Druckguss" Vollgummi
Spurbreite: 670 mm
Achsabstand: 1.130 mm
Technische Daten:
Eigengewicht: 90 kg
Tragkraft: 1.500 kg
Ausführung: verzinkt nach Feuerverzinkung oder lackiert nach RAL
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [391 KB]
FGL-RWA-168-146/N200
Ref-Nr.: 23011
Roll- und Kommissionswagen für die beidseitige Beladung mit gummierten An- und Auflagen und mit Rollenausstattung (Polyamid oder Vollgummi).
Grundmaße:
Länge: 1.600 mm
Breite: 780 mm
Ladehöhe: 1.350 mm
Gesamthöhe: 1.430 mm, + Kranösen (nur optional), + Räder
Auflagenbreite: 250 mm (240 mm nutzbar)
Weitere Ansicht mit Rollen
Ausstattung:
Anlagen je Seite: 6 ST, gummiert
Auflagen je Seite: 6 ST, gummiert
Druck-/Schubstreben: 2 ST, im Anlagenbinder
Schubgriffe: 2 ST, stirnseitig
Beschriftungsblech: 21 ST, stirnseitig
Unterbau:
Lenk- und Stoprolle: 1 ST (optional), mit verstärkten Gehäuse als Polyamid oder Vollgummi
Lenkrollen: 2 ST, mit verstärkten Gehäuse als Polyamid oder Vollgummi
Bockrollen: 2 ST, mit verstärkten Gehäuse als Polyamid oder Vollgummi
Technische Daten:
Eigengewicht: 76 kg (lackiert), 78 kg (verzinkt)
Tragkraft: 1.200 kg
Ausführung: verzinkt nach Feuerverzinkung oder lackiert nach RAL
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [331 KB]
FGL-RWA-168-166/N
Ref-Nr.: 22789.1
Roll- und Kommissionswagen, für beidseitige Beladung mit gummierten An- und Auflagen.
Grundmaße:
Länge: 1.600 mm
Breite: 800 mm
Ladehöhe: 1.600 mm
Gesamthöhe: 1.200 mm, inkl Außenkranöse am Oberholm
Auflagenbreite: 250 mm (240 mm nutzbar)
Ausstattung:
Anlagen je Seite: 6 ST, gummiert
Auflagen je Seite: 6 ST, gummiert, lichter Abstand
Kranösen: 2 ST, Außenkranösen am Oberholm
Druck-/Schubstreben: 2 Stück, im Anlagenbinder
Schubgriffe: 2 ST, stirnseitig
Beschriftungsblech: 1 Stück, stirnseitig
Unterbau:
Lenk- und Stoprollen: 2 ST, 200 mm, Vollgummi L-ALEV 200K-FI (400 kg)
Bockrollen: 2 ST, 200 mm, Vollgummi B-ALEV 200K (400 kg)
Technische Daten:
Eigengewicht: 99 kg lackiert, 102 kg verzinkt
Tragkraft: 1.200 kg
Ausführung: verzinkt nach Feuerverzinkung oder lackiert nach RAL
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [315 KB]
FGL-RWA-208-147/V200
Ref-Nr.: 22965
Glastransport- und Kommissionswagen in kranbarer Ausführung, mit beidseitig gummierten An- und Auflagen, Polyamid Lenk- und Bockrollen.
Grundmaße:
Länge: 2.000 mm
Breite: 780 mm
Glasladehöhe: 1.350 mm
Gesamthöhe: 1.680 mm + Kranösen (80 mm)
Auflagentiefe: 250 mm (240 mm nutzbar)
Ausstattung:
Anlagen je Seite: 7 ST, gummiert
Auflagen je Seite: 7 ST, gummiert
Außenkranösen: 2 ST
Zugstreben: 2 ST
Kippsicherungen: 2x 2 ST
Schubgriffe: 2 ST
Beschriftungsbleche: 2 ST, stirnseitig
Unterbau:
Lenkrollen LK-PO-200/K-FI: 2 ST Polyamid (Ø 200 mm) mit Stopfunktion
Bockrollen [BH-PO-200/K]: 2 ST Polyamid (Ø 200 mm)
Spurbreite: 670 mm Achsmaß
Technische Daten:
Eigengewicht: 103 kg
Tragkraft: 1.200 kg
Ausführung: verzinkt nach Feuerverzinkung oder lackiert nach RAL
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [335 KB]
FGL-LR-L-3000/SL
Ref-Nr.: 22275
Für den internen Transport von Glaskisten bzw. Caps mit je 4 Schwerlast- Lenk- und 2 Bockrollen. Die Anlagen sind vorgesetzt, sodass die Caps- oder Kistenhölzer wegtauchen und das Glas nicht hinterfüttert werden muss.
Grundmaße:
Länge: 2.800 mm
Breite: 800 mm
Glasladehöhe: max. 2.600 mm
Gesamthöhe: 2.645 mm
Auflagentiefe: 300 mm
Ausstattung:
Anlagen: 4 ST, mit 3 Endcapanlagen
Auflagen: 4 ST, Spikes Kistenkrallen
Lenkrollen [LH-SPO-201K]: 4 ST SSL-Polyamid (Ø 200 mm) / 2x Stop
Schwerlast-Bockrollen [BO-SPO-201K]: 2 ST SSL-Polyamid (Ø 200 mm) mit Kippfunktion
Mittelachse: 1 ST, zusätzlich versteift
Seitenhalter: 2 ST, 1x je Stirnseite, selbstarretierend
Schubgriffe: 2 ST, stirnseitig
Technische Daten:
Eigengewicht: ca. 279 kg
Tragkraft: max. 3.000 kg
Ausführung: verzinkt nach Feuerverzinkung oder lackiert nach RAL
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [302 KB]
FGL-SW-20-55/ISO
Ref-Nr.: 23063
Sortiergestell oder Sortierwagen mit Staplerfüßen oder mit Rollenausstattung (nach Kundenwunsch) für die Aufnahme von bis zu 20 Isoliergläsern.
Grundmaße:
Breite: 1.560 mm
Tiefe: 1.200 mm
Glasladehöhe: 1.460 mm (Überladung möglich)
Gesamthöhe: 1.840 mm
Einstellbreite: max. 57 mm
Einschubhöhe: 220 mm
Weitere Ansicht mit Rollen
Ausstattung:
Einstellplätze: 20 ST
Fachtrennstangen: 2x 21 ST
Führungsröllchen unten: 6 ST (je Einstellfach)
Schubgriffe: 2 ST, stirnseitig (optional)
Glasbremse: 1 ST (optional)
Führung unten:
Staplerfüße: 2x 2 ST bei Staplerfüßen oder
Rollenplatten: 2x 2 ST bei Rollenunterbau
Technische Daten:
Eigengewicht: ca. 172 kg (lackiert)
Tragkraft: 1.500 kg
Ausführung: lackiert nach RAL
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [501 KB]
FGL-SW-50-10/N2
Ref-Nr.: 23062
Scheibensortierwagen zur kommissionierten Vorhaltung von bis zu 50 Einzelgläsern bis 10 mm (max. 12 mm) Dicke je Fach.
Grundmaße:
Breite: 1.420 mm + seit. Schubgriffe
Breite: 1.200 mm
Ladehöhe: 1.630 mm (Überladung möglich)
Ladetiefe: 1.120 mm
Gesamthöhe: 2.020 mm
Einstellbreite: 10 mm (max. 12 mm)
Einschubhöhe: 390 mm
Weitere Ansicht mit Rollen
Ausstattung:
Einstellplätze: 50 ST
Laufachsen: 6x 50 ST (mit Kunststoffröllchen)
Fachtrennstangen: 2x 51 ST, 2x je Einstellplatz
Schubgriff: 2 ST, beidseitig (optional)
Rollenplatten: 4 ST (optional)
Glasbremse: 1 ST, vorn, seitlich zu bedienen
Beschriftungsleiste: 1 ST, frontal unten von oben sichtbar
Technische Daten:
Eigengewicht: ca. 190 kg (lackiert)
Tragkraft: 1.250 kg Polyamidbereifung
Ausführung: lackiert nach RAL
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [435 KB]
FGL-SWA-176/GL4-25
Ref-Nr.: 7091
Rahmenzuschnitt- und Kommissionierwagen beidseitig beladbar mit fest vorgegebenen Kommissionsbreiten max. 25 Einstellkommissionen bzw. für Einstellbreiten von 45 mm bis 55 mm je Trennfach.
Grundmaße:
Länge: ca. 1.700 mm
Gesamttiefe: 600 mm + 10 mm Abrutschkante
Etagenhöhe: 1.600 mm
Einstellbreite: max. 5x 55 mm, 20x 45 mm
Einsetztiefe: bis 140 mm
Aufbau:
Fachanzahl: 2x 25 ST
Fachtrennstangen: 4 reihig (mit Kunststoffüberzug)
Auflage je Seite: 1 ST (mit Holz belegt)
Schubgriff: 2 ST, stirnseitig
Ausstattung:
Lenkrollen: 4 St Polyamid (inkl. 2x Feststeller)
Technische Daten:
Tragkraft: 500 kg
Ausführung: verzinkt nach Feuerverzinkung oder lackiert nach RAL
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [391 KB]
FGL-SG-20-32/N
Ref-Nr.: 21563
Kommissioniergestell mit 20 Einstellplätzen.
Grundmaße:
Breite: 1.080 mm
Tiefe: 800 mm
Gesamthöhe: 1.940 mm
Ladehöhe: 1.700 mm
Einstelltiefe: 720 mm
Fachbreite: 32 mm
Aufstellhöhe: ca. 230 mm
Ausstattung:
Einstellplätze: 20 ST
Fachtrennstangen: 2x 21 ST
Beschriftungsleiste: 1 ST, frontseitig unten am Grundrahmen
Gestellfüße: 4 ST, unter dem Grundrahmen
Ausstattung:
Einstellplätze: 20 ST
Führung unten: 6 ST, Polyamidröllchen
Fachtrennstangen: 2x 21 ST, mit Kunststoffmantel
Technische Daten:
Eigengewicht: 129 kg
Tragkraft: 1.500 kg bei gleichmässiger Flächenlast
Ausführung: verzinkt nach Feuerverzinkung oder lackiert nach RAL
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [386 KB]
FGL-MRT-2000/AZ-2
Ref-Nr.: 22168
Montagetisch zur Montage von Rahmen- und Fassadenelementen, ausgestattet mit beidseitigen Auflagenauszügen, integrierter Werkzeugablage, je 4 höhenverstellbaren Lenkrollen. Einsatzfertig vormontiert.
Grundmaße:
Länge: 2.080 mm
Breite: 600 mm
Gesamthöhe: 970 mm
Auflagenlänge: 2.080 mm (1.520 mm + 560 mm), 4.140 mm (ausgezogen)
Auflagenbreite: 600 mm
Weitere Ansicht
Ausstattung:
Festauflagen: 2 ST, längsseitig, gummiert
Auszugauflagen: 2x 2 ST, längsseitig, gummiert, 2x 4 ST Schrägauflagen, endseitig
Rollenunterbau:
Lenkrollen: 2 ST Polyamid (Ø 125 mm)
Lenk- Stoprollen: 2 ST Polyamid (Ø 125 mm)
Weitere Merkmale:
Werkzeugablage: 1 ST, aus Siebdruckboden 15 mm, fest verschraubt
Ablagefläche: 600 mm x 1.250 mm
Ablagehöhe: ca. 650 mm
Verstellhöhe: 200 mm
Auflagehöhe 970 mm – 1.170 mm
Technische Daten:
Eigengewicht: ca. 141 kg
Tragfähigkeit: 500 kg
Ausführung: lackiert nach RAL
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [304 KB]
Bewegungsstudie | FGL-MRT-2000-AZ2
FGL-KI-5000/H
Ref-Nr.: 20459, 21954
Kistenigel zur Lagerung von Glaskisten und Endcaps.
Bestehend aus zwei parallel verlaufenden Kistenschienen mit variablen Einsteckmöglichkeiten für Glaskisten und Caps bis Freimaßhöhe 2.550 mm.
Ausführung: verzinkt nach Feuerverzinkung oder lackiert nach RAL
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [239 KB]
FGL-FG-6000-A-20-100/N4-6
Ref-Nr.: 22325
FGL Floatglas-Lagergestell zur beidseitigen Beladung mit je 4, 5 oder 6 Anlagebinder, verschiedenen Auflagelängen und Tragkräften sowie einer Anlagenneigung von 5°, vorgesehen zur Verschraubung auf vorhandenem Untergrund.
Grundmaße:
A-Binder: 4 / 5 / 6 ST in Höhe 3.000 mm inkl. je 3 Stellschrauben
Auflagen: 4 / 5 / 6 ST
Verbinderpaket: 1 Stück
Anlagenneigung: 5°
Anlagenhöhe: 3.000 mm abzüglich Auflagenbelegung
Anlagenbreite: 60 mm x 40 mm x 8 mm "Rubber" Regupol-Belag
Auflagentiefe je Seite: 200 mm – 1.600 mm abzüglich Anlagenbelag
Auflagenbreite: 80 mm Holz / Gewebegummi
Auflagenhöhe: ca. 260 mm (ink. Auflagenbelegung)
Gesamttiefe: 1.080 mm – 3.880 mm
Binderabstand: ca. 1.150 mm – 1.920 mm Achsmaß Einstellmaß
Einstelllänge: max. 6.000 mm (Außenbinder zu Außenbinder)
Auflagenbelegung: 40 mm Weichholzauflage (Rahmenholzauflage) oder 12 mm Gewebegummieinlage
Technische Daten:
Eigengewicht: je nach Typ in kg
Tragkraft Gesamt: max. 80 t / 100 t / 120 t
Hinweis:
Sämtliche Lagergestelle sind in der Auflagentiefe auf die maximal mögliche Zuladung (40 t / 50 t / 60 t / 80 t / 100 t / 120 t) erweiterbar. Dies kann ein- oder beidseitig erfolgen. Die Umrüstung von einem L-Gestell zu einem A-Gestell und umgekehrt ist jederzeit möglich.
Ausführung: verzinkt nach Feuerverzinkung oder lackiert nach RAL
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [260 KB]

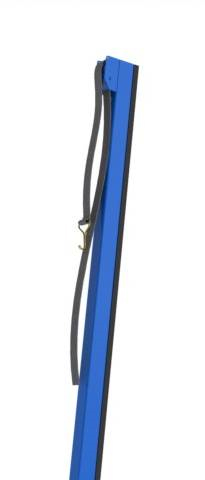

FGL-GSL-1050/N75
Ref-Nr.: 22564.1, 22589.1
FGL-Gurtspannlatte. Zusatzsicherung für die Kommissionierung und Sicherung der Ware.
Grundmaße:
Länge: 1.050 mm
Gurtlänge: 750 mm, mit einseitig eingenähtem Spitzhaken F. zul. 400 daN
FGL-Gurtspannlatten auch in anderen Längen verfügbar:
- Längen: ab 800 mm – 2.300 mm
- Längen "Spezial": ab 2.300 mm – 3.250 mm
Technische Daten:
Eigengewicht: ca. 2,55 kg
Ausführung: verzinkt nach Feuerverzinkung
Lager-Angebot: Stückzahl auf Anfrage
FGL-GSL-1250/N75
Ref-Nr.: 22528.11, 22844.1
FGL-Gurtspannlatte. Zusatzsicherung für die Kommissionierung und Sicherung der Ware.
Grundmaße:
Länge: 1.250 mm
Gurtlänge: 750 mm, mit einseitig eingenähtem Spitzhaken F. zul. 400 daN
FGL-Gurtspannlatten auch in anderen Längen verfügbar:
- Längen: ab 800 mm – 2.300 mm
- Längen "Spezial": ab 2.300 mm – 3.250 mm
Technische Daten:
Eigengewicht: ca. 2,75 kg
Ausführung: verzinkt nach Feuerverzinkung
Lager-Angebot: Stückzahl auf Anfrage
FGL-GSL-1600/N75
Ref-Nr.: 22943.1
FGL-Gurtspannlatte zur Befestigung Ihrer Elemente oder Gläser, inkl. Gurtband mit Triangelhaken und oberer Abschlusskappe gegen zusätzlichen Gurtverschleiß.
Grundmaße:
Länge: 1.620 mm
Gurtlänge: 750 mm, mit einseitig eingenähtem
Spitzhaken F. zul. 650 daN
Gurtbreite: 25 mm
FGL-Gurtspannlatten auch in anderen Längen verfügbar:
- Längen: ab 800 mm – 2.300 mm
- Längen "Spezial": ab 2.300 mm – 3.250 mm
Technische Daten:
Eigengewicht: ca. 3,65 kg
Ausführung: verzinkt nach Feuerverzinkung
Lager-Angebot: Stückzahl auf Anfrage
FGL-GSL-2000/N
FGL-Gurtspannlatte passend zu Gestelltyp A-2200. Zusatzsicherung für die Kommissionierung und Sicherung der Ware.
Grundmaße:
Länge: 2.050 mm, gummiert
Gurtbreite: 25 mm
Gurtlänge: 750 mm mit einseitig eingenähtem Triangelhaken F. zul. 680 daN
Abschlusskappe: 1 ST (gegen Gurtverschleiß)
Weitere Ansicht
FGL-Gurtspannlatten auch in anderen Längen verfügbar:
- Längen: ab 800 mm – 2.300 mm
- Längen "Spezial": ab 2.300 mm – 3.250 mm
Ausführung: verzinkt nach Feuerverzinkung oder lackiert nach RAL
Lager-Angebot: Stückzahl auf Anfrage
FSL-2200/N10
Ref-Nr.: 20683
FGL Federspannlatten
Grundmaße:
Länge Grundkörper: 2.130 mm + Federdorn
Länge: 2.260mm (inkl. Federdorn 130 mm)
Federstift: 10 mm Bolzen und verstärkte Druckfeder
Handgriff: 1 ST, auf Benutzerhöhe von 600 mm
Technische Daten:
Eigengewicht: 4,28 kg je Einzelspannlatte
Ausführung: verzinkt nach Feuerverzinkung
Lager-Angebot: Stückzahl auf Anfrage
Spannhalter 600 – 1200 mm
FGL-GSH
Länge: 600 mm, 800 mm, 1.000 mm und 1.200 mm
- Schutz gegen seitliches Abkippen
- komplett gummierter Andruckarm
- Arretierung durch Verschiebehülse möglich
Ausführung: verzinkt nach Feuerverzinkung oder lackiert nach RAL
Lager-Angebot: Stückzahl auf Anfrage
Armverlängerung für Spannhalter
FGL-GSH-ZVA
Länge: 200 mm, 400 mm, 600 mm und 800 mm
- Hebelverlängerung mit flächig gummiertem Andruckarm
- Verlagerung des Andruckpunktes
- jetzt noch stabiler durch angeschweißten Steckeinsatz
- steckbar, es wird kein zusätzliches Werkzeug zur Anbringung benötigt
Ausführung: verzinkt nach Feuerverzinkung oder lackiert nach RAL
Lager-Angebot: Stückzahl auf Anfrage
Zusatzhalter *NEU*
FGL-WK-50-1
Steckbar als Verlängerung in den Hebelarm des Spannhalters
- erweitert den FGL Spannhalter um eine rotierende Andruckrolle am Ende des Andruckarms
- durch die geringe Anpressoberfläche, können auch sehr empfindliche Oberflächen oder Materialien, ohne Schaden zu nehmen, transportiert werden
- steckbar, es wird kein zusätzliches Werkzeug zur
Anbringung benötigt
FGL-WK-50-2
Die Rollenanzahl ist frei nach Ihren Wünschen wählbar.
Ausführung: verzinkt nach Feuerverzinkung oder lackiert nach RAL
Lager-Angebot: Stückzahl auf Anfrage

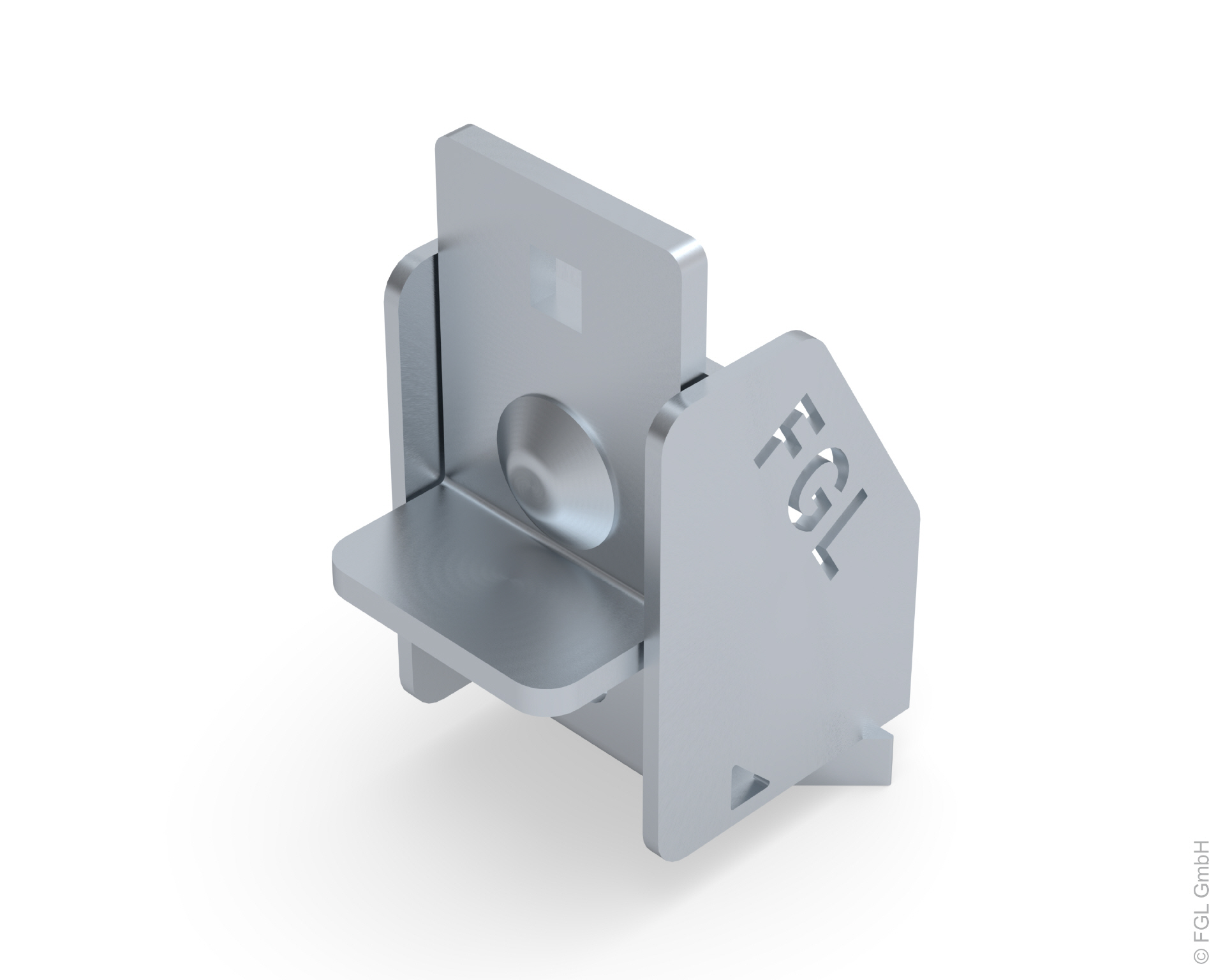

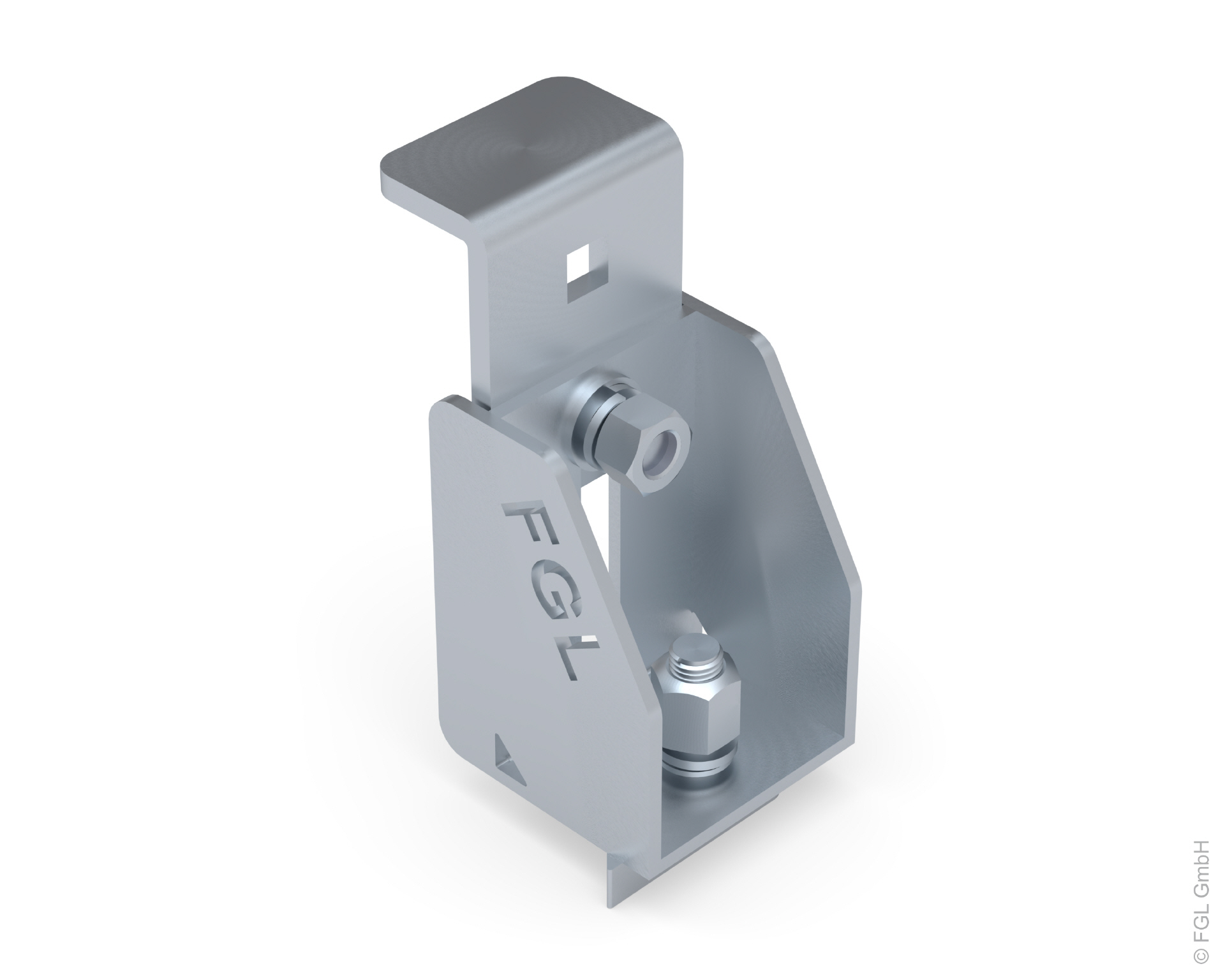

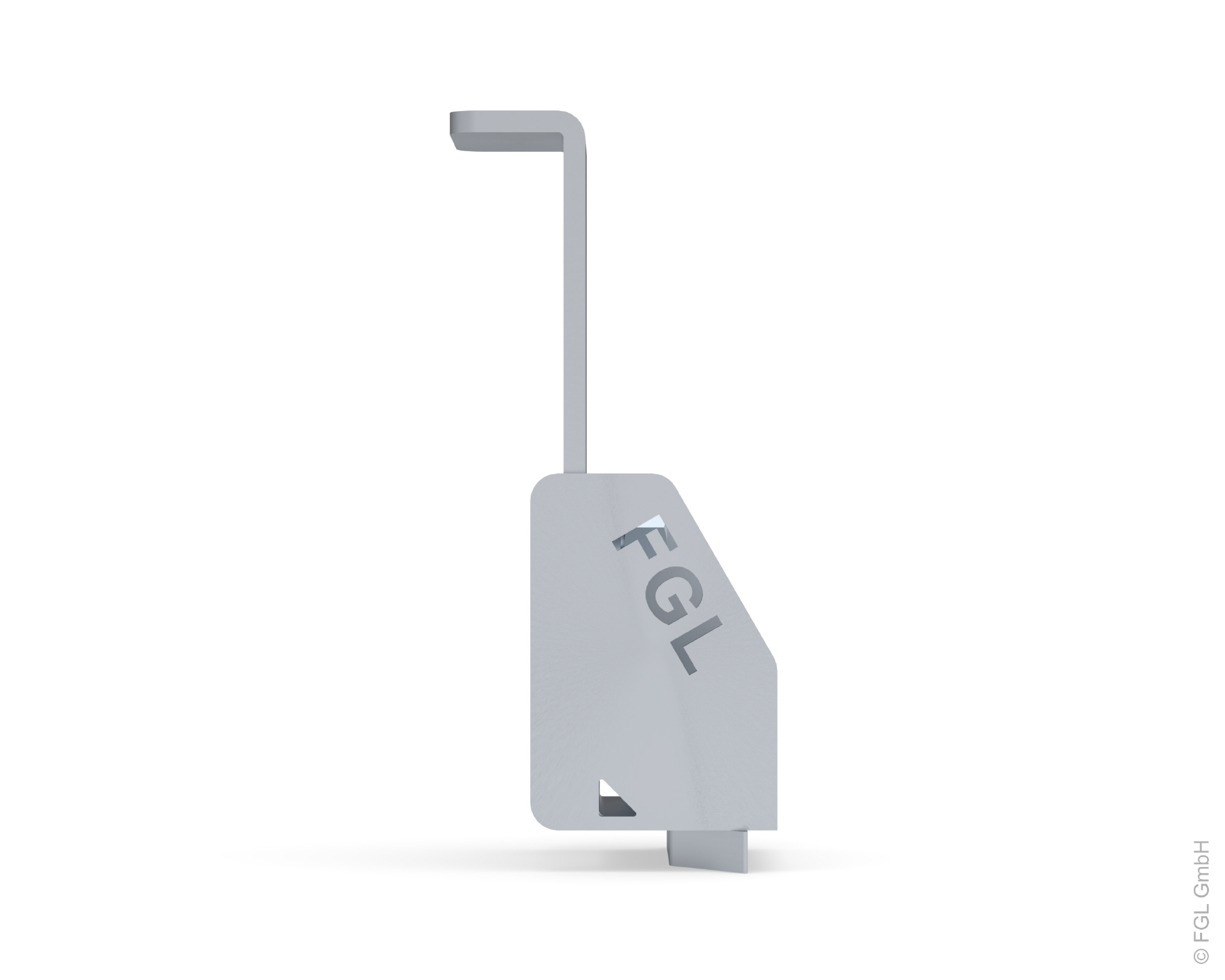

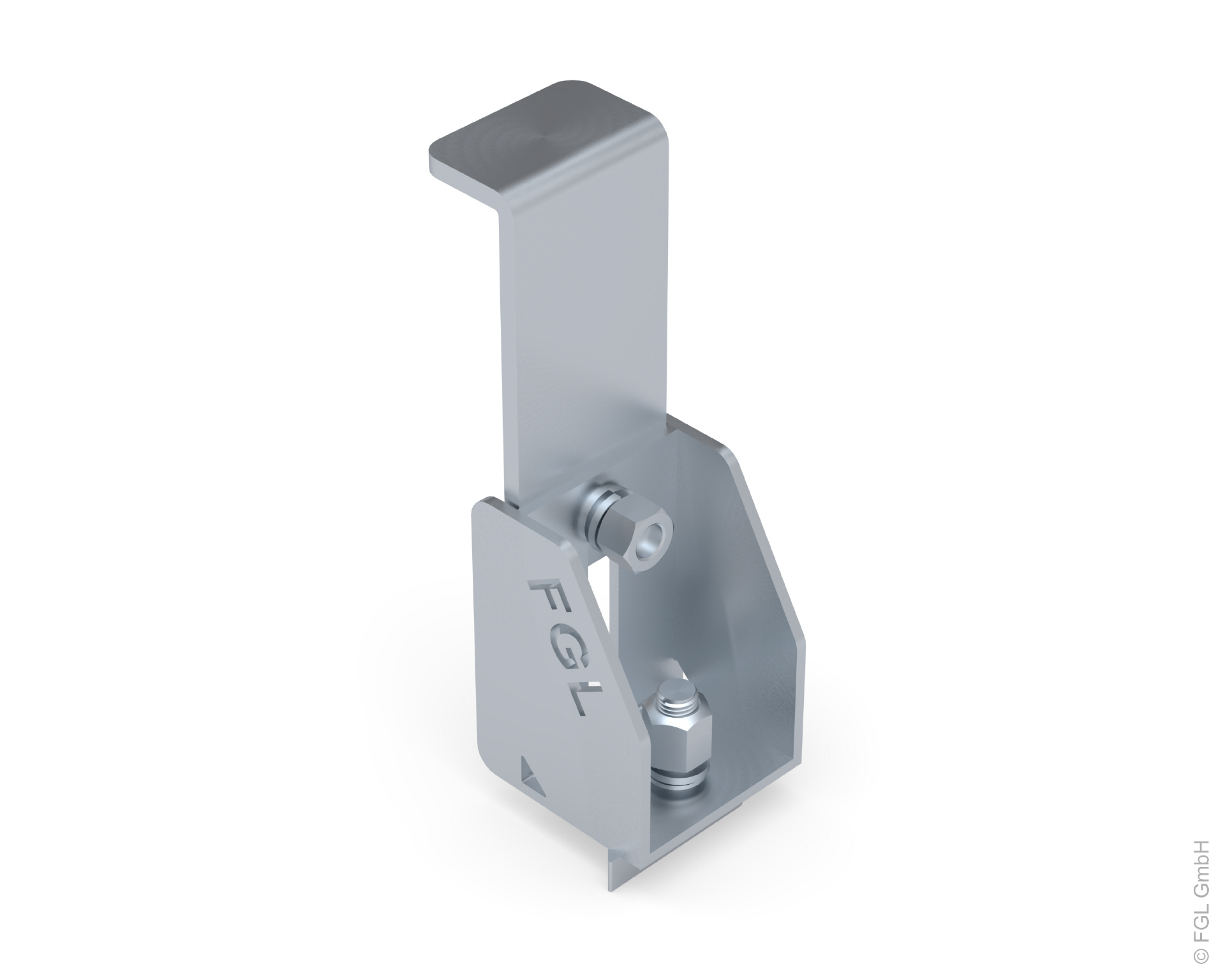

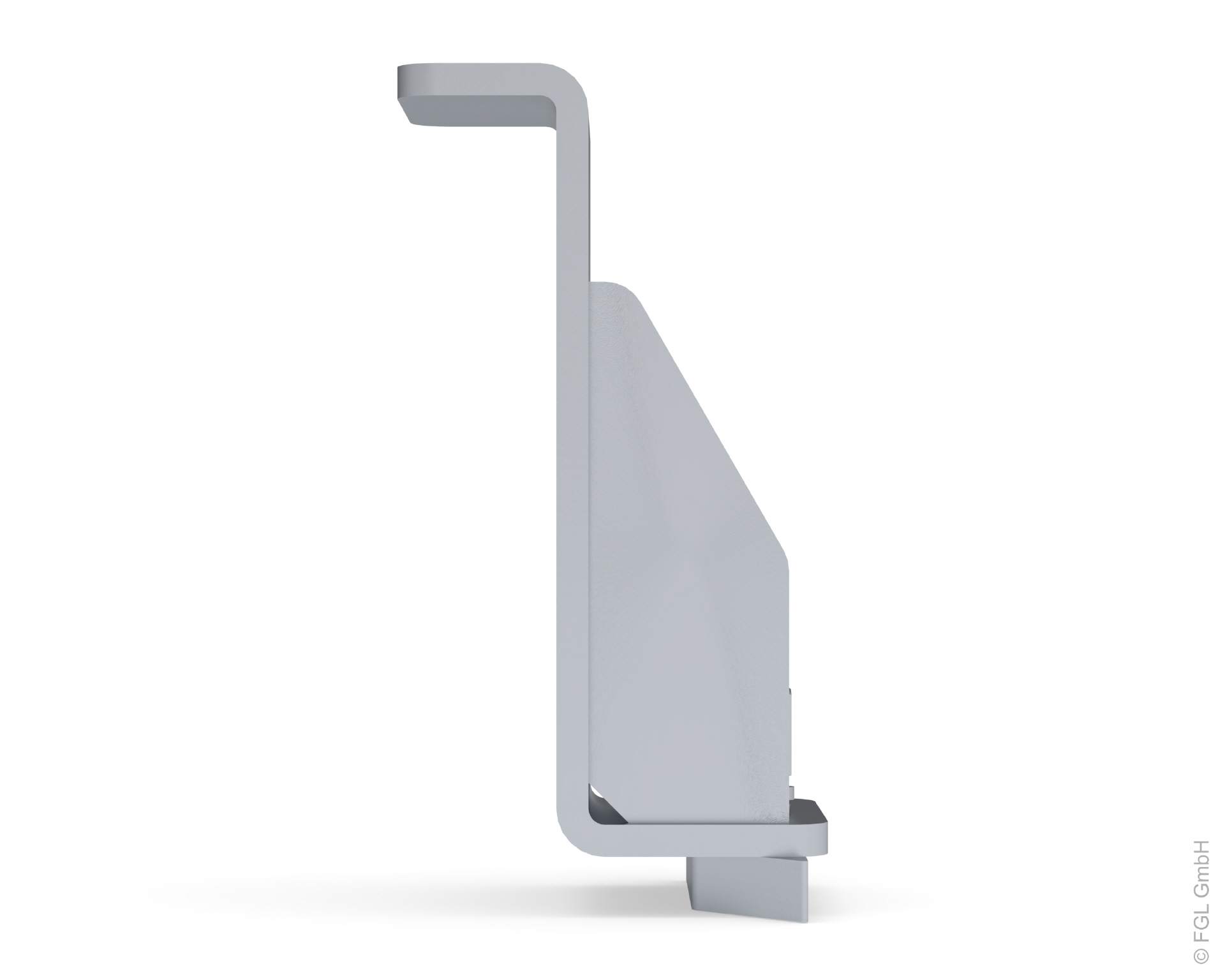

FGL-HP-10-18/Flex
Für LKW-Anhängerschienen (C-Schienen) 80 mm x 35 mm x 4 mm o. ä. Größen.
Durch Konterplatte in der Höhe verstellbar.
Klemmhöhe: 0 mm – 190 mm
Klemmkraft: 750 kg
Ausführung: verzinkt
Lager-Angebot: Stückzahl auf Anfrage

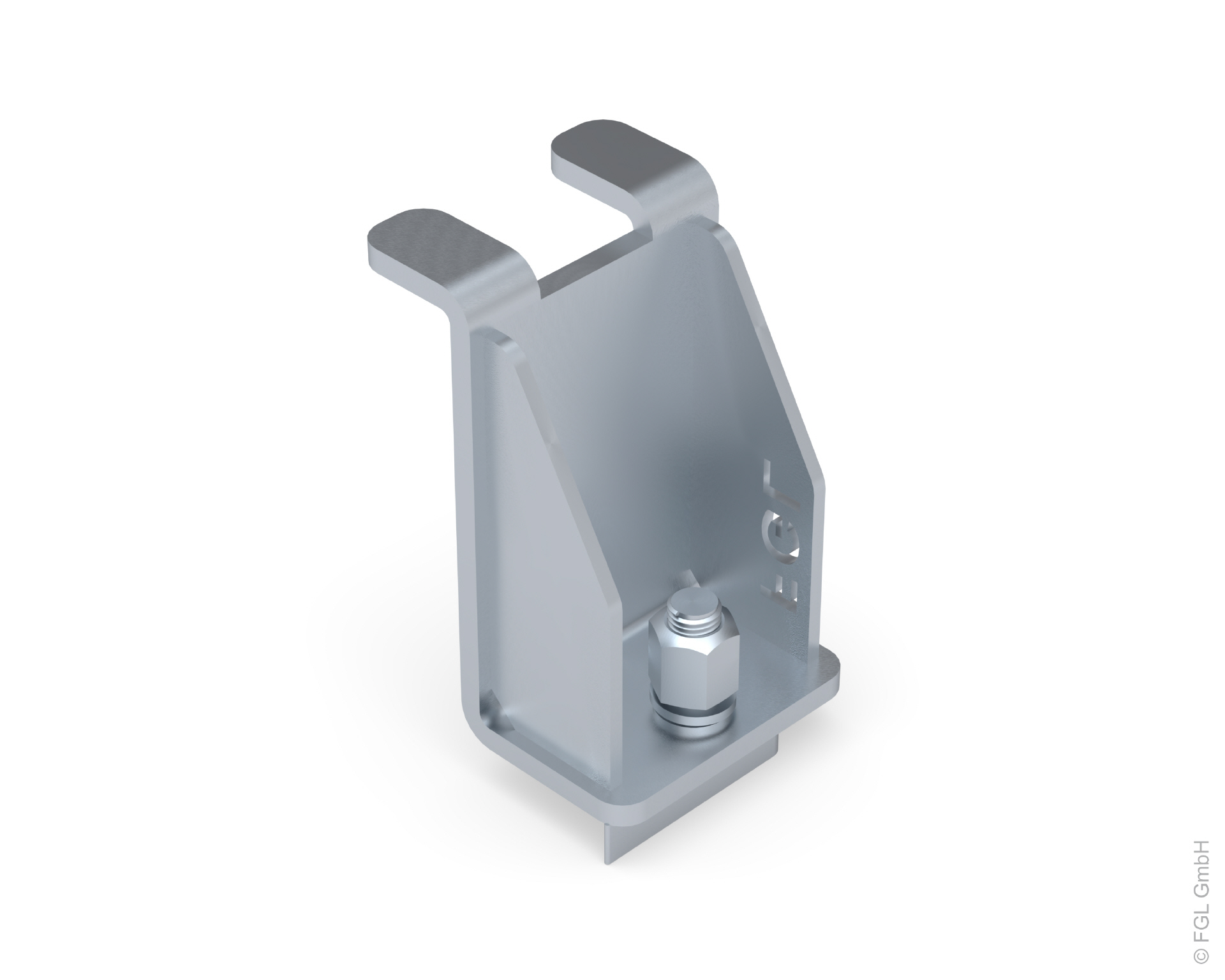

FGL-HP-150-BU *Neue Ausführung*
Ref-Nr.: 22556
FGL-System zur Gestellsicherung in C-Schine 70/35-40, mit mittiger Krallenöffnung.
Grundmaße:
Länge: 100 mm
Breite: 108 mm
Klemmhöhe: 149 mm
Gesamthöhe: 157 mm
Krallenöffnung: 45 mm
Bohrung: 17 Ø

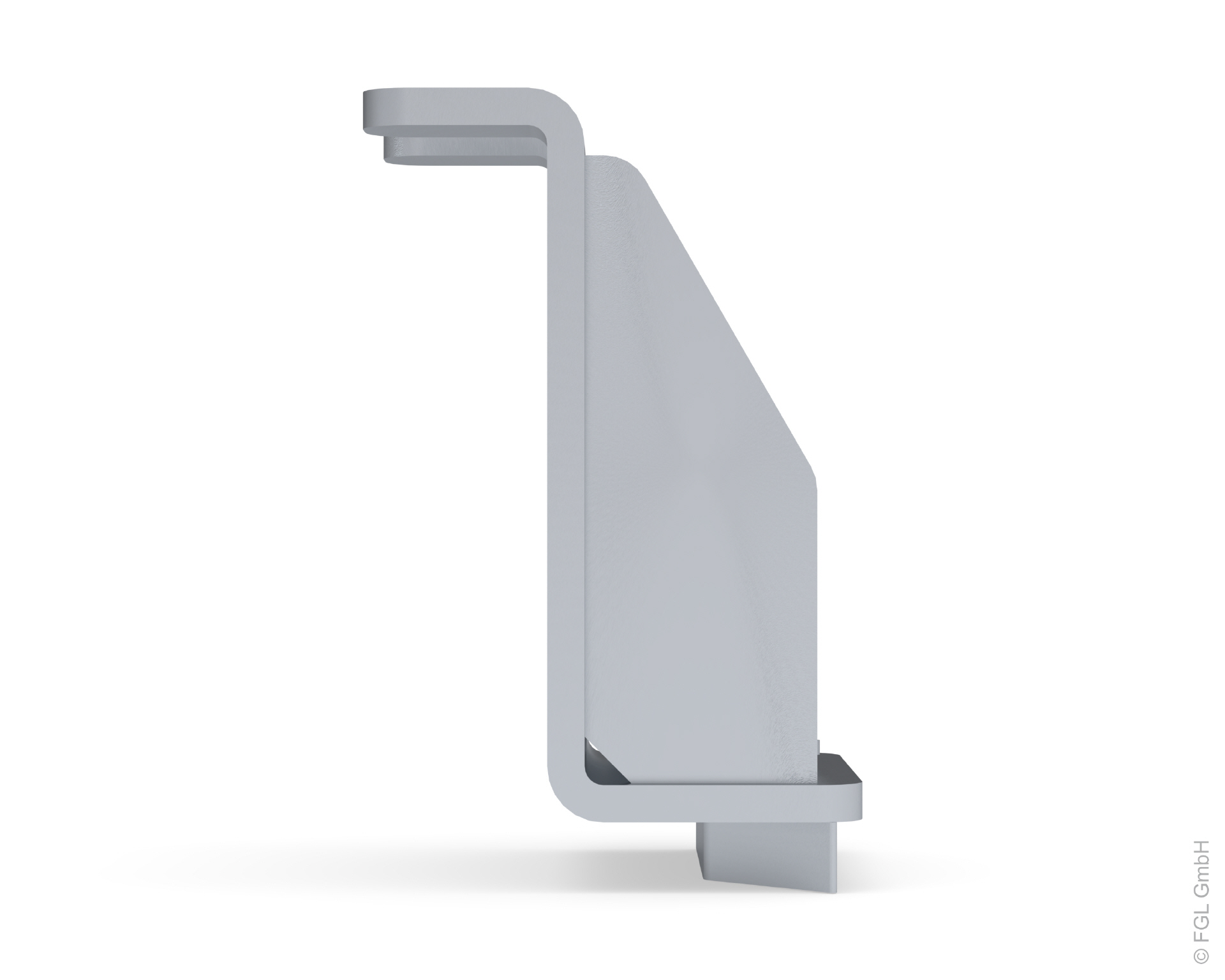

Weitere Ansicht
Weitere Ausstattung:
Klemmkraft: 750 kg
Für Gewindelänge: 25/50 mm
Metrisch auf: M 16
Aufnahmeschuh: je nach Bedarf
Oberfläche: verzinkt
Eigengewicht: ca. 2,1 kg
Ausführung: verzinkt
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [232 KB]

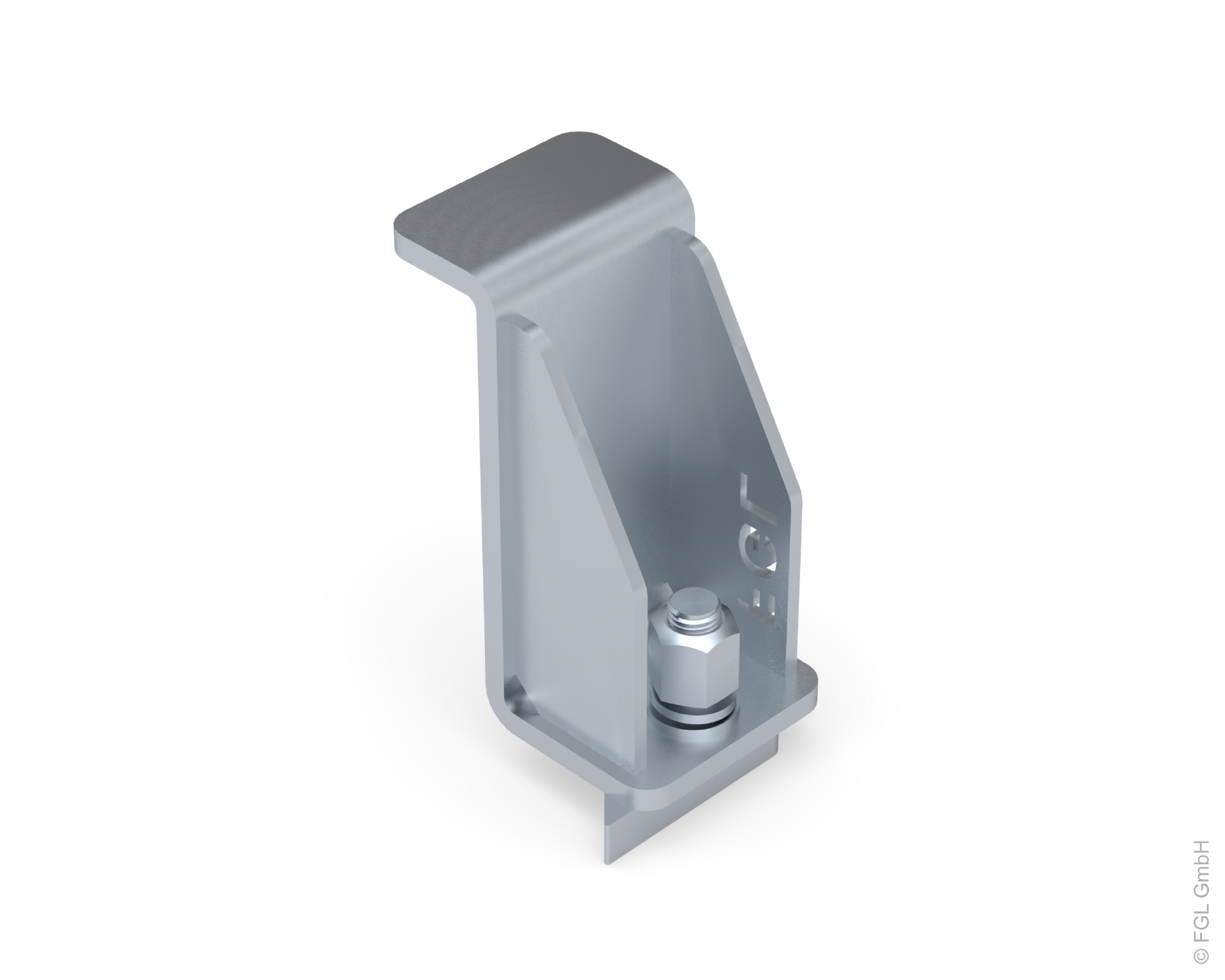

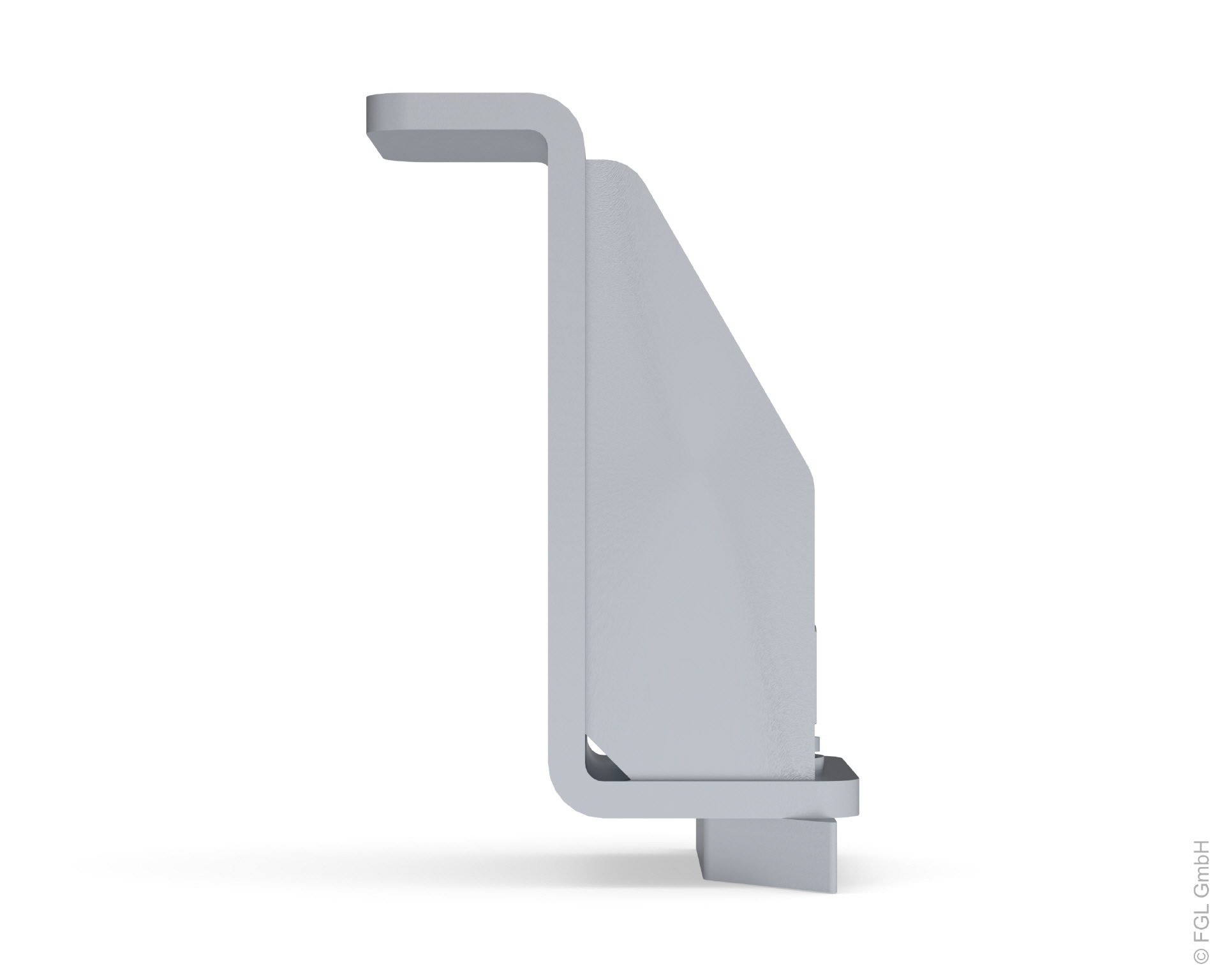

FGL-HP-150
Ref-Nr.: 21128
Zur Verklemmung von Transportgestellen auf Fahrzeugen, unterschiedliche Klemmhöhen.
Für Standardgrundrahmen geeignet.
Klemmhöhe: 150 mm
Klemmkraft: 750 kg

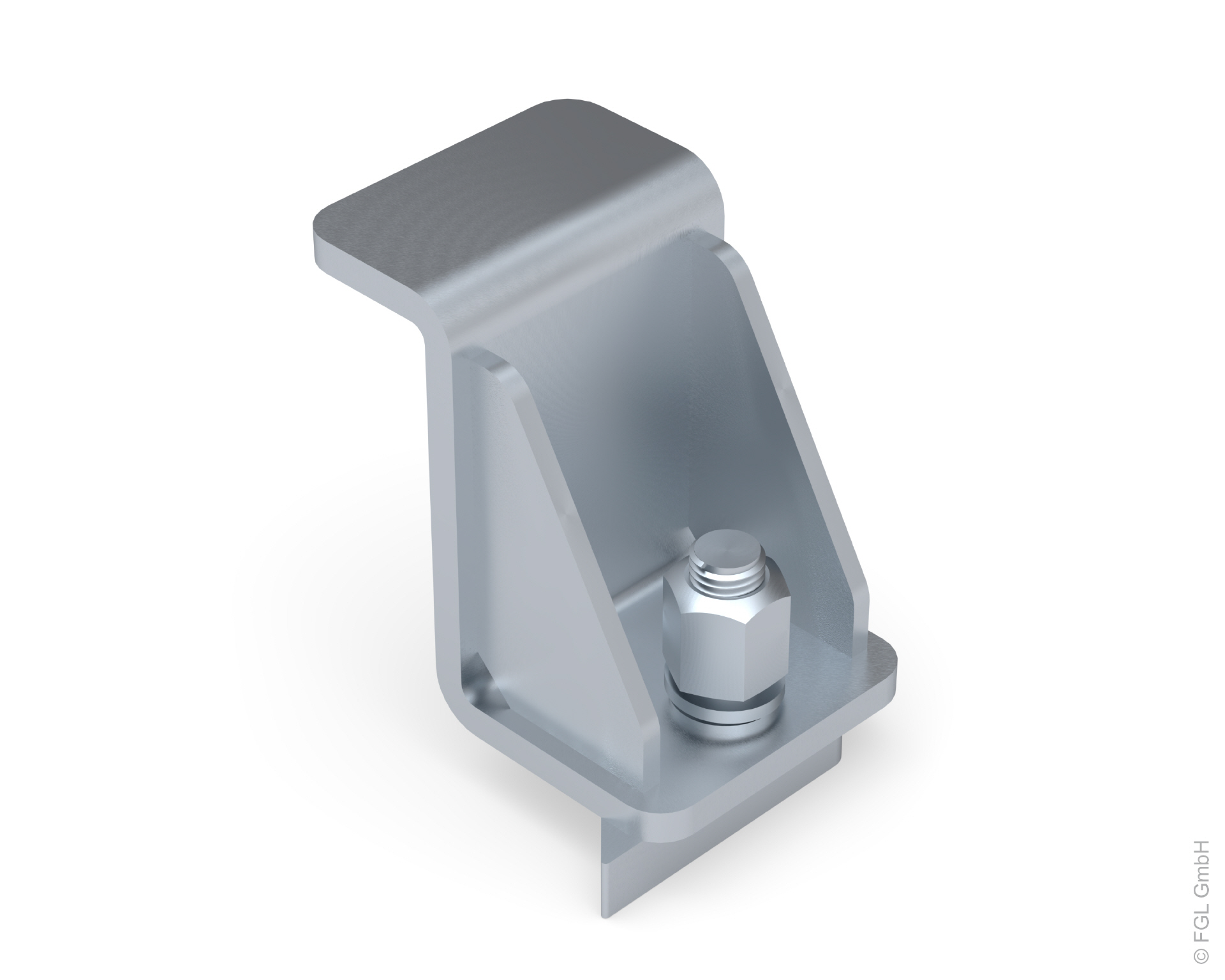

Auch in anderen Höhen (z.B. 100 mm) erhältlich.
Ausführung: verzinkt
Lager-Angebot: Stückzahl auf Anfrage

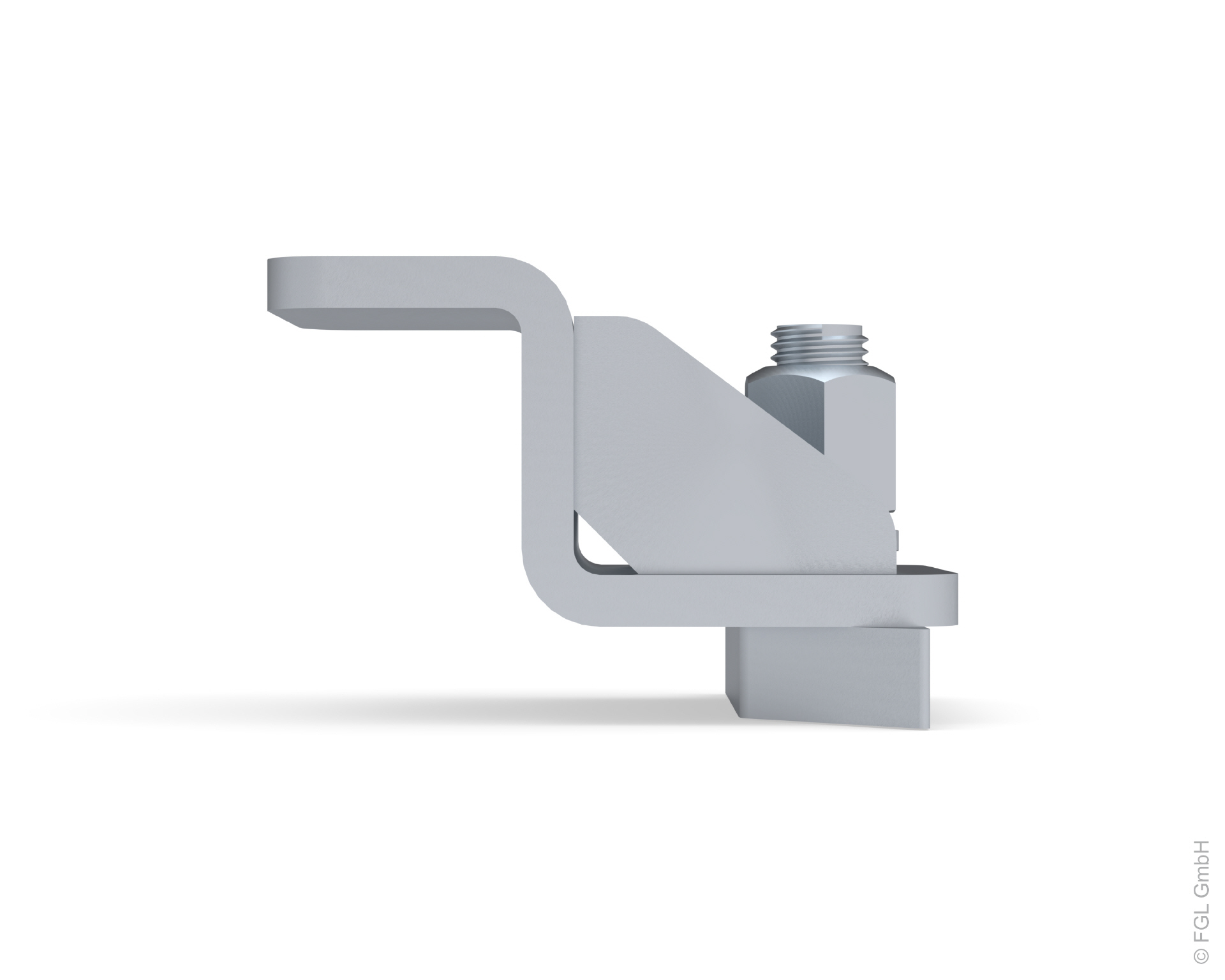

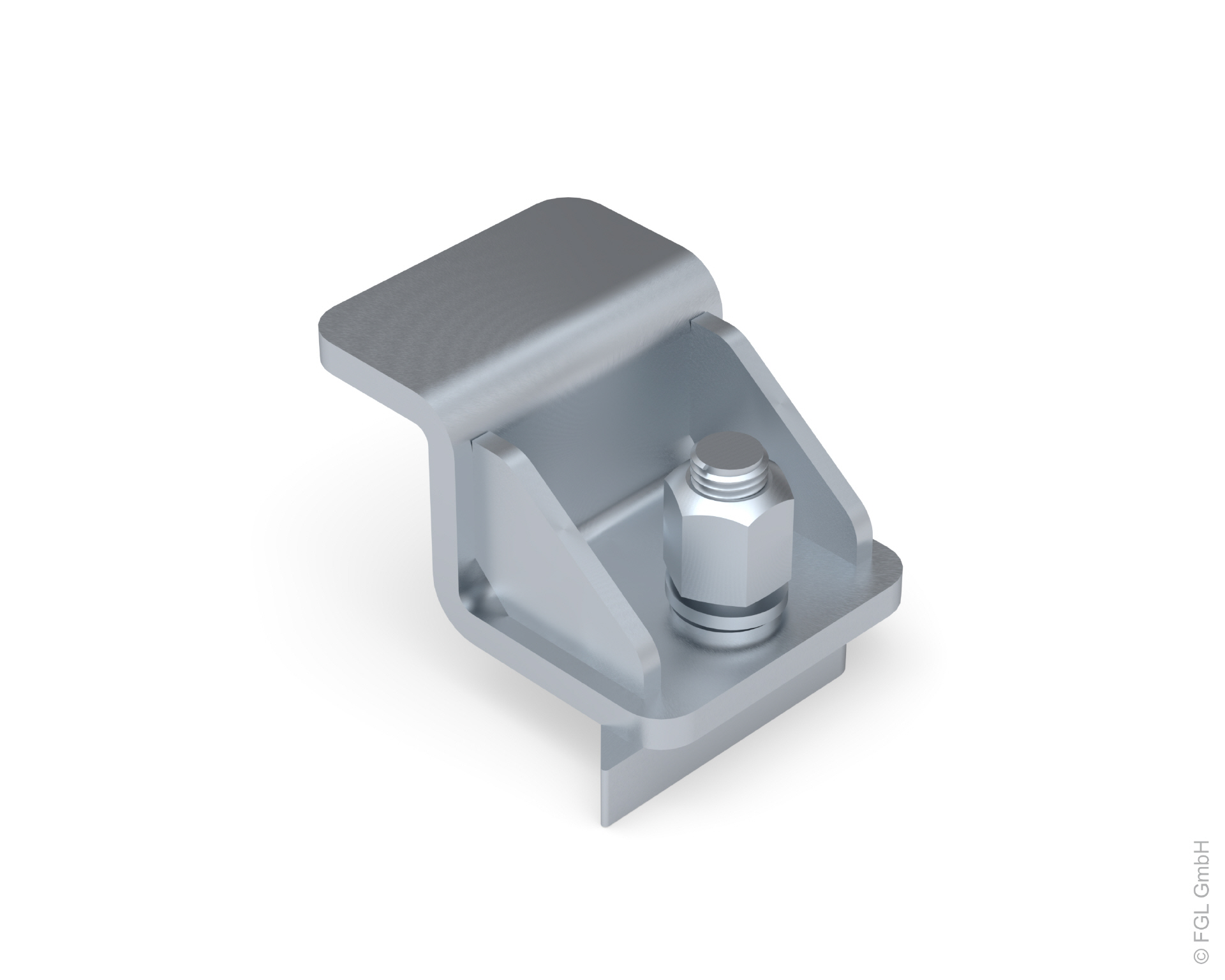

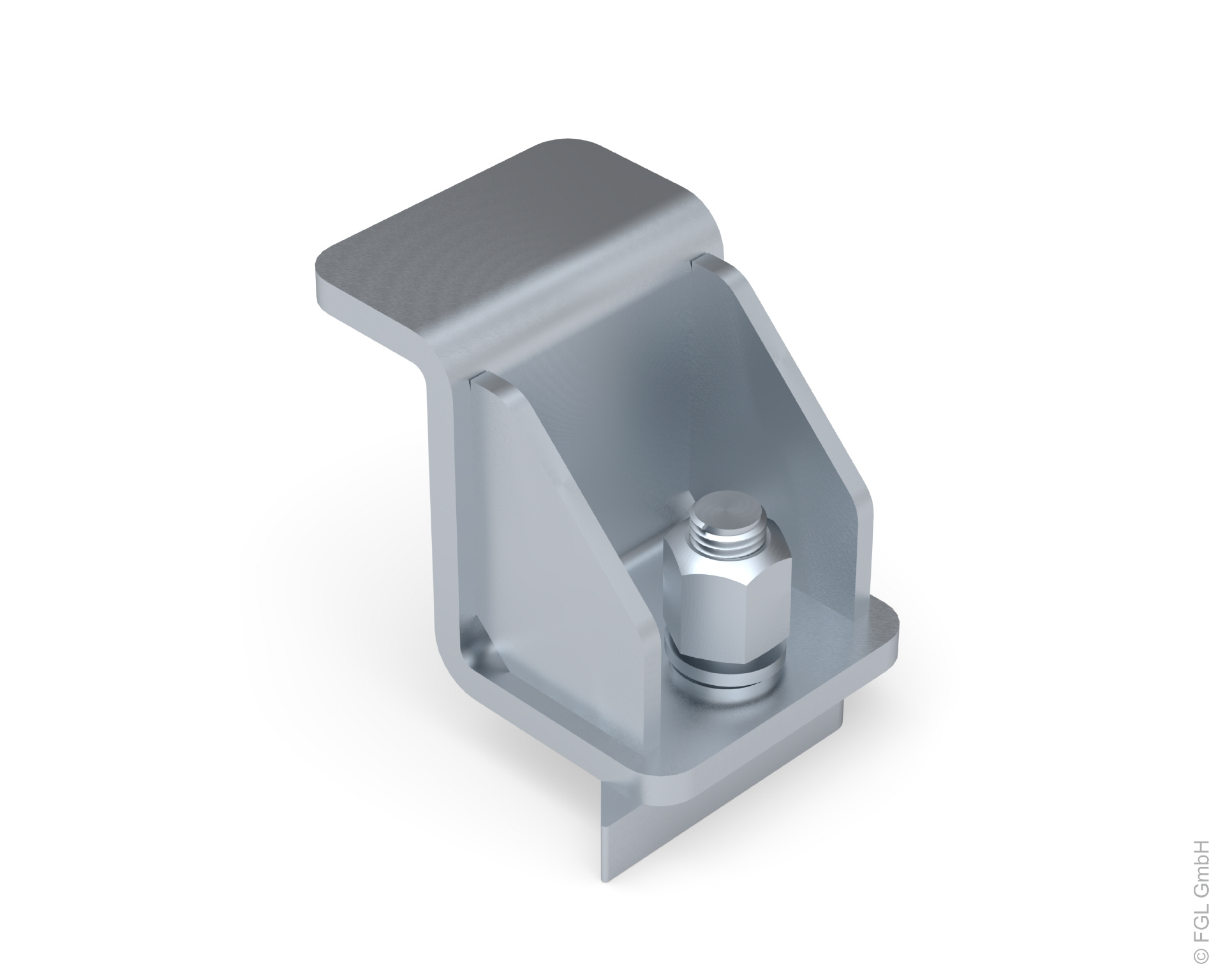

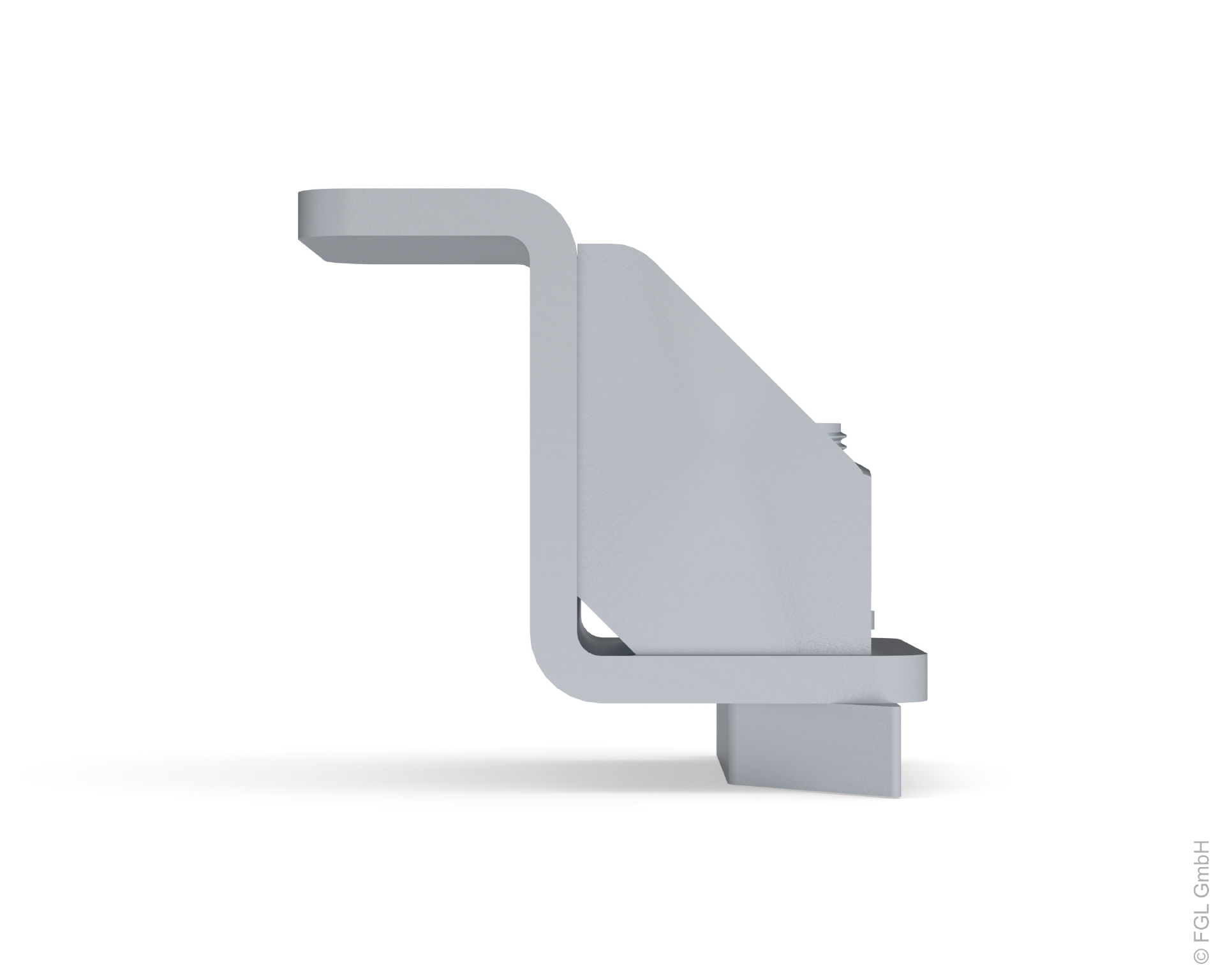

Haltepratze 50 mm
Ref-Nr.: 21126
FGL-HP-50
Zur Sicherung von Transportgestellen auf Lkw- und Anhängerschienen.
Für Standardgrundrahmen.
Klemmhöhe: 50 mm
Gewindelänge: 50 mm
Klemmkraft: 750 kg
Ausführung: Stahl, verzinkt
Lager-Angebot: Stückzahl auf Anfrage
Steckrolle - FGL-ST-Flex *NEU*
FGL-ST-Flex
Material: Polyamid, Polyurethan oder Vollgummi
Ausführungen: Lenkrollen, Lenkrollen/Stop oder Bockrollen
Raddurchmesser: 200 mm, andere Größen auf Anfrage
Tragfähigkeit: je nach Rollentyp, z.B. 400 kg (Vollgummi) / 600 kg (Polyamid) pro Rolle
- platzsparende Zwischenlagerung und Vorhaltung der Steckräder
- platzsparende Mitnahme zu Baustellen und zum Kunden
Schemata
- einfaches und sicheres Fixieren am Grundrahmen
von Transportgestellen
- keine weiteren Zubehörteile, Hilfsmittel oder Einzelteile
zum Arretieren notwendig
Ausführung: Stahl, verzinkt
Lager-Angebot: Stückzahl auf Anfrage
Steckrolle - FGL-ST-SH
FGL-ST-SH
Material: Polyamid, Polyurethan oder Vollgummi
Ausführungen: Lenkrollen, Lenkrollen/Stop oder Bockrollen
Raddurchmesser: 200 mm, andere Größen auf Anfrage
Tragfähigkeit: je nach Rollentyp, z.B. 400 kg (Vollgummi) / 600 kg (Polyamid) pro Rolle
Wekzeuglose Montage durch einfaches und sicheres Fixieren durch einen Splint am Grundrahmen von Transportgestellen.
Ausführung: Stahl, verzinkt
Schemata
Nur für vorgerüstete Transportgestelle mit Steckaufnahme geiegnet.
Lager-Angebot: Stückzahl auf Anfrage
Steckrolle FGL-ST-SF
Ref-Nr.: 20769
Material: Polyamid, Polyurethan oder Vollgummi
Ausführungen: Lenkrollen, Lenkrollen/Stop oder Bockrollen
Raddurchmesser: auf Anfrage
Tragfähigkeit: je nach Rollentyp, z.B. 400 kg (Vollgummi) / 600 kg (Polyamid) pro Rolle
Eigengewicht je Stück: ca. 4,8 kg
Das Rad lässt sich mit wenigen Handgriffen an die stirnseitigen Öffnungen der Staplerfüß von Gestellen und Metallrahmen montieren.
Schemata
- geeignet für sehr hohe Lasten und spezielle Einsatzmöglichkeiten
- Montage erfolgt fix an den Eckpunkten
Ausführung: Stahl, verzinkt
Lager-Angebot: Stückzahl auf Anfrage
FGL-LG-6000-K3-5.0
Ref-Nr.: 23066
FGL-Ladegabel für Bandmaßpakete als Kombigabel mit verschiedenen Optionen in der Ausführung 5.000 kg. Für Glasgrößen bis 6.000 mm x 3.210 mm und 4.500 mm x 3.210 mm mit insgesamt 4 Halteklauen zum sicheren Halt der Bandmaßtafeln, 6-teiligem Schutzgitter, verstellbaren unteren Aufnahmefüßen, beidseitigen Trittsprossen und 2-Punkt-Kranaufnahme.
Grundmaße:
Länge: 5.900 mm + Bedieneinheit zur Paketdickeneinstellung oder 4.000 mm + Bedieneinheit zur Paketdickeneinstellung
Breite: 790 mm, inkl. Bedieneinheit zur Paketdickeneinstellung
Gesamthöhe: 3.640 mm, inkl. Gabelkopf
Ladehöhe: 3.210 mm
Zusatzgitter-Höhe: 1.960 mm
Zusatzgitter-Breite: 950 mm
Achsabstand Füße: 3.600 mm
Ausstattung:
Halteklauen vertikal: 2+2 ST, inkl. Paketdickeneinstellung
Halteklauen horizontal *: 2 ST, inkl. Paketdickeneinstellung
Arretierung je: 1 ST, Rastriegel
Aufnahmefüße: 2 ST, 200 mm Aufnahmebreite
Trittsprossen: 4-6 ST, beidseitig
Schutzgitter: 1 ST, 2-teilig
Technische Daten:
Eigengewicht: 533 kg
Tragkraft: 5.000 kg
Optional:
* Zusatzklauen [1]: 2 ST, Mittelaufnahme
für Glasformate: (a) 3.210 mm 2.250 mm / 2.550 mm, (b) 4.500 mm x 3.210 mm
* Zusatzklauen [2]: 2 ST, Horizontalaufnahme
* Schutzgitter [3]: 1 ST, 6-teilig, 6.070 mm x 3.500 mm
* verstellbare Füße [4]: 2 ST, 1.800 mm bis 3.600 mm Mittelfußabstand
Kombi-Optionen: [1/a] - 3.210 mm 2.250 mm / 2.550 mm | [1/b] - 4.500 mm x 3.210 mm
* Option [2]: Seitenaufnahme rechts / links für Blattgrößen bis 4 mm
* Option [3]: Zusatzgitter rechts / links außen anschraubbar
* Option [4]: * erforderlich für Ausstattungsmerkmal [1a/1b]
Ausführung: lackiert nach RAL
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [415 KB]
FGL-KR-2000/N (VN/V)
Ref-Nr.: 22588
Krankralle zur mittigen Aufnahme von Glas- und Elementetransportgestellen mit mittiger Ösenaufnahme und 2 senkrechten Krallenhaken.
Grundmaße:
Breite: 315 mm
Höhe: 350 mm (inkl. Kranauge)
Tiefe: 102 mm
Kranöse/oval: 55 mm x 90 mm
Ausstattung:
Kranaufnahmeblech: 1 ST
Krallenaufnahme: 2 ST, senkrecht
Technische Daten:
Tragkraft Typ N: 2.000 kg
Tragkraft Typ VN: 2.250 kg
Tragkraft Typ V: 2.500 kg
Eigengewicht: ca. 8 kg
Ausführung: lackiert nach RAL
Lager-Angebot: Stückzahl auf Anfrage
» Technisches Datenblatt [194 KB]
